Program Autodesk® Vault pomaga zarządzać danymi inżynieryjnymi w bardziej efektywny sposób, usprawnić współpracę w zespołach i przejąć kontrolę nad procesami rozwoju produktów. Program Vault jest ściśle zintegrowany z ponad 30 aplikacjami firmy Autodesk i oferuje zaawansowane funkcje przechowywania zmian oraz kontroli dostępu. Dzięki uproszczonej instalacji i opcjonalnej skalowalności w wielu lokalizacjach program Vault jest używany przez klientów firmy Autodesk na całym świecie w celu połączenia ludzi i procesów, dzięki czemu mogą oni pracować wydajniej, lepiej i szybciej.
W wydaniu 2020 wykonano kolejny krok naprzód w kierunku ulepszenia środowiska projektowania dla użytkowników CAD, wprowadzając np. znaczne usprawnienia w zakresie kopiowania projektu, ulepszenia dotyczące plików PDF oraz obsługę przełączania języka.
Automatyzacja tworzenia projektu
Przyspieszenie tworzenia dokumentacji projektu
Usprawnienie współpracy wewnętrznej i zewnętrznej
Automatyzacja tworzenia projektu
Konieczność szybszego wprowadzania nowych produktów na rynek nie pozwala klientom tracić cennego czasu na tworzenie od nowa projektów, które już istnieją. Jednocześnie utworzenie wariantu istniejącego projektu może być trudnym procesem. Znalezienie wszystkich powiązanych danych, ustalenie, co będzie ponownie użyte, jeszcze przed rozpoczęciem projektowania, a następnie próba ponownego połączenia wszystkich nowych danych — wszystko to jest czasochłonne. Narzędzie Copy Design pomaga zautomatyzować tworzenie projektu, utworzyć wszystkie nowe pliki, jak również połączyć wszystkie dane. Projektanci korzystający ze znacząco zaktualizowanego narzędzia Copy Design w programie Autodesk Vault 2020 zauważą kilka ulepszeń funkcjonalnych, jak również rozszerzone możliwości, które znacznie przyspieszą ich ogólny proces tworzenia projektów i zarządzania danymi.
W programie Vault 2020 rozwiązano także niektóre problemy zgłaszane przez klientów, związane np. z domyślnym aktualizowaniem numeru części podczas procesu zmiany nazwy.
Copy Design
Znaczne usprawnienia w narzędziu Copy Design obejmują zmiany w interfejsie użytkownika i procesach projektowych, jak również nowe ulepszenia:
Zmiany interfejsu użytkownika
-
Narzędzie Copy Design jest obecnie niemodalnym oknem dialogowym z paskiem narzędzi: może obecnie pozostać otwarte podczas korzystania z programu Vault Client w przypadku innych poleceń, jak również podczas dodawania plików do skopiowania.
-

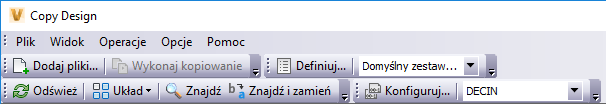

Pasek narzędzi składa się z menu Plik, Widok, Operacje, Opcje i Pomoc.
-

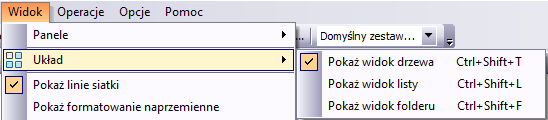

Widoki listy i folderu są teraz dostępne w siatce głównej. Można łatwo przełączać się między widokiem listy, widokiem drzewa i widokiem folderu oraz zastosować filtrowanie kolumn w widoku listy.
-
Rysunki są teraz widoczne w folderze Dokumentacja. Wyświetl go, wybierając go w widoku drzewa.
-

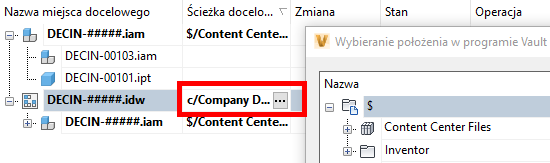

Można edytować wpisy w polach Nazwa miejsca docelowego i Ścieżka docelowa bezpośrednio w siatce głównej.
- Dodano kolumnę Schemat numerowania w przypadku widoku klienta.
Nowe ulepszenia
-

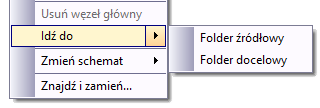

Po operacji kopiowania możesz otworzyć folder źródłowy lub folder docelowy, korzystając z opcji w menu podręcznym.
-
Węzeł i wszystkie elementy podrzędne można usunąć z okna dialogowego, korzystając z opcji Usuń węzeł główny z menu podręcznego. Ta opcja jest dostępna tylko po wybraniu węzła głównego.
-
Nowa nazwa pliku dla używanego schematu numerowania jest wyświetlana po operacji kopiowania.
-

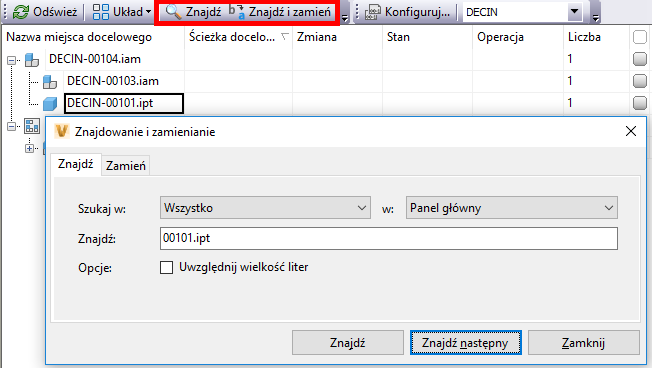

Operacje Znajdź i zamień można wykonywać w siatce głównej.
-
Można usunąć obiekt BOM oraz wszystkie załączniki modeli i dokumentów projektów.
-
Obecnie można eksportować bezpośrednio z okna dialogowego Copy Design, używając polecenia Eksportuj w menu Plik.
-
Przed wykonaniem operacji kopiowania narzędzie Copy Design sprawdzi duplikaty nazw plików i uprawnienia użytkownika do folderu.
-
Nowa funkcja Kopiuj gałąź do umożliwia skopiowanie całej gałęzi do określonego folderu z zachowaniem oryginalnej struktury folderów.
-
Klawisze skrótów są dostępne dla wszystkich opcji w oknie dialogowym Copy Design.
Przyspieszenie tworzenia dokumentacji projektu
Wiele firm korzysta z formatu PDF pliku projektu 2D w celu ułatwienia komunikacji wewnętrznej pomiędzy różnymi działami. W tej wersji programu Vault dodaliśmy opcje, które pozwalają projektantom zwiększyć wydajność pracy z dokumentacją własnych projektów i jej udostępniania.
Ulepszenia dotyczące plików PDF 2D
W programie Vault 2020 wprowadzono kilka ulepszeń w zakresie publikowania 2D:
-
Do tej pory można było tworzyć pliki PDF tylko przy zmianie stanu cyklu rozwojowego „Zwolniony”. Obecnie w programie Vault 2020 można utworzyć plik PDF w dowolnym stanie cyklu życia.
-

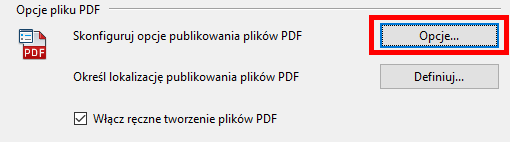

Można skonfigurować opcje publikowania plików PDF, tak aby plik PDF był zsynchronizowany z rysunkiem. Dostępna jest nowa opcja: Zsynchronizuj stan cyklu rozwojowego i zmianę ze źródłem. Opcja ta umożliwia ustawienie takiego samego stanu cyklu rozwojowego i wartości zmiany zarówno dla opublikowanego pliku PDF, jak i jego pliku źródłowego.
-
Pliki PDF można teraz opublikować poza programem Vault.

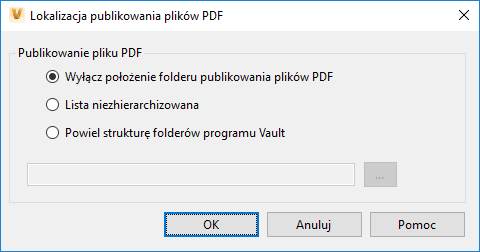

- Aby zapewnić obsługę ulepszeń, dostosowano kartę Pliki w oknie dialogowym Ustawienia programu Vault w celu połączenia ustawień Opcje PDF i Lokalizacja publikowania plików PDF.
-

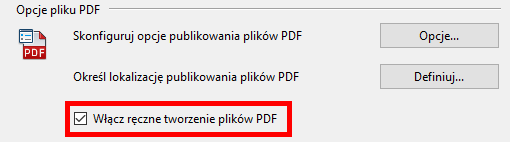

Obecnie można ręcznie utworzyć plik PDF na podstawie pliku CAD 2D za pomocą polecenia Utwórz plik PDF, które jest dostępne w pasku narzędzi, menu kontekstowym i menu Operacje. Użyj tego polecenia, aby utworzyć plik PDF bez przechodzenia przez zmianę stanu cyklu rozwojowego dla pliku 2D. Włącz polecenie w oknie dialogowym Ustawienia programu Vault.
Inne ulepszenia mające na celu usunięcie barier dotyczących pracy z dokumentacją projektową.
-

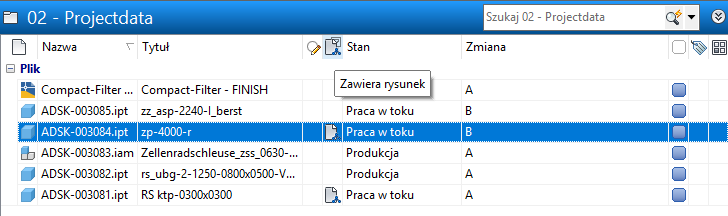

Nowa właściwość „Zawiera rysunek” pomaga określić, czy model zawiera co najmniej jeden powiązany rysunek. Dzięki tej właściwości można wyświetlić listę wszystkich modeli w ramach projektu, w których brakuje w rysunku, wyszukując właściwości „Zawiera rysunek. Po drugie można upewnić się, że modele są zwalniane tylko wtedy, gdy istnieje powiązany rysunek, dzięki wykorzystaniu przejścia cyklu rozwojowego wpisywania właściwości, a ostatecznie można zidentyfikować i przefiltrować w przeglądarce programu Inventor komponenty bez powiązanego rysunku.
-
Program AutoCAD obsługuje dołączanie plików rysunków w formacie PDF jako podkładu, aby można było powiązać plik PDF z danym plikiem DWG. Program Vault 2020 zawiera dwa ulepszenia, aby skuteczniej wspierać klientów korzystających z tej funkcji. Po pierwsze obsługa rysunków programu AutoCAD z plikiem PDF jako załącznikiem. Po drugie program Vault 2020 pozwala na dołączanie plików PDF bezpośrednio z programu Vault. Okno dialogowe „Dołącz z programu Vault” zawiera opcję Plik PDF, dzięki której można dołączyć pliki PDF przechowywane w programie Vault do plików DWG programu AutoCAD.
-
Otwieranie rysunku modelu w przeglądarce programu Vault: otwarcie rysunku projektu z programu Vault wymagało dawniej wielu kroków i było oparte w dużej mierze na ręcznych czynnościach. Jeden z najczęściej zgłaszanych wniosków w IdeaStation dotyczył dodania polecenia umożliwiającego otwarcie rysunku z programu Vault dla odpowiedniego pliku projektu, ponieważ program Vault zna i przechowuje zależności dokumentów projektu. W programie Vault 2020 wprowadzono nowe polecenie „Otwórz rysunek z programu Vault”, które ułatwia projektantowi pracującemu w programie Inventor otwarcie rysunku projektu zapisanego w programie Vault w programie Inventor za pomocą pojedynczego polecenia.
-
W poprzednich wydaniach wywołanie polecenia „Przejdź do folderu programu Vault” w dodatku Inventor Vault Add-In powodowało otwarcie nowego wystąpienia programu Vault Client, jeśli program Vault Client był już uruchomiony. W programie Vault 2020, jeśli program Vault Client jest już uruchomiony, to polecenie powoduje przejście do pliku w bieżącym wystąpieniu programu Vault Client.
-
Użytkownicy mogą wysłać łącze rysunku przechowywanego w programie Vault za pośrednictwem poczty e-mail. Gdy łącze zostanie kliknięte zawsze zostanie otwarte nowe wystąpienie programu Vault Client, nawet jeśli program Vault Client jest już uruchomiony. W przypadku wersji Vault 2020, jeśli program Vault Client jest już uruchomiony, kliknięcie łącza powoduje przejście do pliku w bieżącym wystąpieniu programu Vault Client.
-
Opcja Numer części jest domyślnie zaznaczona podczas operacji zmiany nazwy.
Usprawnienie współpracy wewnętrznej i zewnętrznej
Klienci używający programu Vault jako globalnego rozwiązania korporacyjnego poza zaporą skorzystają z kilku ulepszeń. Narzędzie Project Sync w programie Vault Professional 2020 zostało rozszerzone o obsługę klientów używających programu Vault na rynku infrastruktury i inżynierii lądowej w celu usprawnienia współpracy z rozbudowanym zespołem projektowym dzięki dodaniu dwukierunkowego połączenia z usługą BIM 360.
Wprowadzono też dodatkowe drobne, ale ważne ulepszenia w zakresie współpracy wewnętrznej, takie jak obsługa trybu Inventor Read-only dla użytkowników programów innych niż CAD z klientem programu Vault, obsługa przełączania języka w programie Vault Client z poszczególnymi instalacjami pakietów językowych, jak również obsługa przeglądarek innych niż Internet Explorer przez klienta Thin Client.

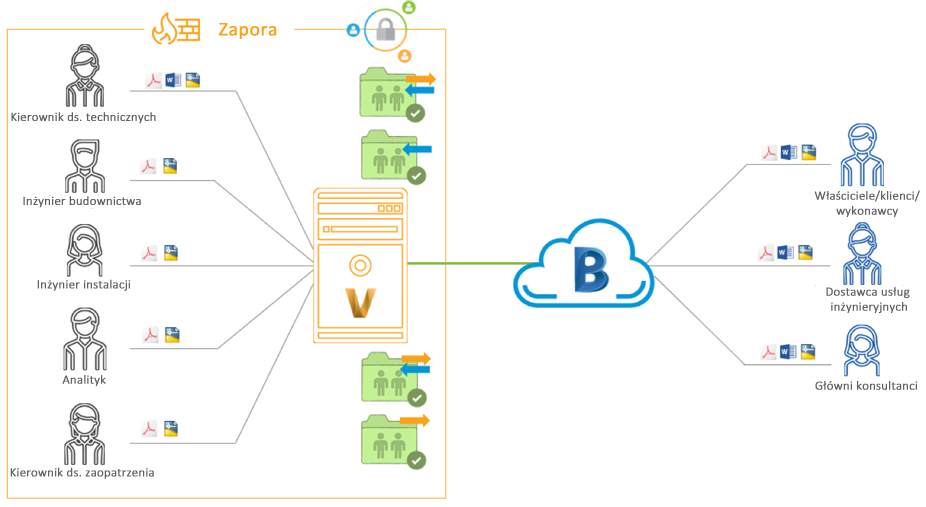

Łączność narzędzia Project Sync z usługą BIM 360
Udostępnienie wszystkich istotnych danych projektowych wszystkim współpracownikom i zapewnienie właściwym członkom zespołu dostępu do właściwych danych projektowych we właściwym czasie w całym zdefiniowanym procesie jest kluczowym wyzwaniem w procesach budowlanych. Dzięki programowi Vault 2020 klienci mogą automatycznie synchronizować dane z usługą BIM 360. Automatyczna synchronizacja plików eliminuje konieczność ich pobierania i wysyłania oraz ogranicza możliwość wystąpienia błędów w transmisji i wynikających z tego przeróbek. Administrator może ustawić synchronizowanie projektów dla usługi BIM 360, aby dane były udostępniane tylko w jedną stronę lub w obie strony.
Może zdefiniować dowolną liczbą odwzorowań folderów usługi BIM 360 dla różnych współpracowników lub projektów poprzez odwzorowanie folderu programu Vault na folder w chmurze, wykorzystując program Desktop Connector. Każdy współpracownik ma dostęp do konkretnych projektów i folderów w usłudze BIM 360.
Administrator może skonfigurować synchronizację w dowolnym kierunku lub obu kierunkach. Administrator może również określić, kiedy synchronizacja powinna zachodzić o zaplanowanej porze każdego dnia, np. o północy, w określonych odstępach czasu, np. co 8 lub 12 godzin.
- Świadomość zależności CAD i obsługę odniesień
- Definiowanie wielu odwzorowań i zarządzanie nimi
- Synchronizowanie w dowolnym kierunku lub w obu kierunkach
- Opcja planowania synchronizacji
- Selektywne filtrowanie plików do przekazania
- Możliwość korzystania z łączy plików w celu synchronizacji plików z wielu folderów w repozytorium do jednego folderu na dysku w chmurze
Pomysł zgłoszony na forum Vault Ideas
Elastyczność schematów numerowania dzięki niestandardowym schematom

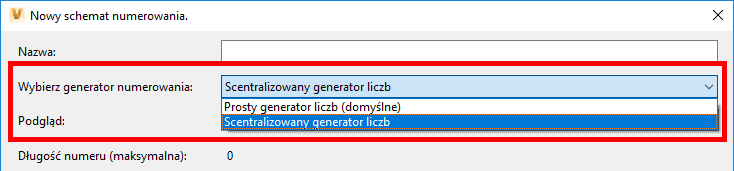

W programie Vault 2020 wprowadzono możliwość wyboru nowego dostawcy schematu numerowania: generatora liczb zdefiniowanego przez użytkownika. Pozwala to na utworzenie własnego dostawcy w oparciu o reguły obowiązujące w firmie lub pochodzące z innych systemów biznesowych. Istnieje również możliwość wyboru opcji Scentralizowany generator liczb dla środowiska replikacji.
W przypadku środowiska replikacji opcja Prosty generator liczb nadal generuje liczbę z odpowiedniej grupy roboczej, do której użytkownik jest zalogowany, tak jak dotychczas. Opcja Scentralizowany generator liczb generuje liczby od wydawcy, niezależnie od tego, czy użytkownik loguje się do wydawcy, czy do subskrybenta.
Schematy numerowania pozwalają skonfigurować, w jaki sposób są określane nazwy plików, elementów i zleceń zmiany podczas ich dodawania do programu Vault.
Nowa opcja pozwala administratorowi kontrolować ponowne użycie numerowania elementów. Polecenie Użyj ponownie jest obsługiwane tylko dla tekstu ustalonego, separatorów i pól generowanych automatycznie.
Obsługa trybu Inventor Read-Only Mode
Dodajemy nową konfigurację, aby umożliwić współpracę programu Vault Client z trybem Inventor Read-only Mode. W zależności od tego, który program został zainstalowany jako pierwszy (Vault Client lub Inventor Professional 2020) i jakie programy są dostępne w systemie, można otwierać pliki w programie Inventor View lub w trybie Inventor Read-Only Mode.
Obsługa przełączania języka
Instalacja programu Vault 2020 zawiera obecnie autonomiczne pakiety językowe, które umożliwiają przełączanie interfejsu użytkownika programu Vault na preferowany język. Nie trzeba instalować pełnej zlokalizowanej kompilacji w systemie operacyjnym z pasującą wersją językową w celu korzystania ze zlokalizowanego środowiska. Dzięki temu użytkownik może określić język interfejsu użytkownika używany w menu, oknach dialogowych, plikach pomocy itd., wybierając odpowiedni skrót dla danego języka.
