C-Ext

Utilize C-Ext para criar um objeto extrudido em forma de C.

painel Criar > (geometria ) > Primitivos estendidos > implementação Tipo de objeto > botão C-Ext
menu padrão: menu Criar > Primitivos estendidos > Extrusão em C
menu Alt: menu Objetos > Primitivos estendidos > Extrusão em C

Exemplo de C-Ext

Procedimento

Para criar um objeto de C-Ext:

No menu Criar, selecione Primitivos estendidos Extrusão em C.
Arraste o mouse para definir a base. (Pressione Ctrl para restringir a base a um quadrado).
Solte o botão do mouse e mova-o verticalmente para definir a altura da extrusão em C.
Clique e mova o mouse verticalmente para definir a espessura ou largura das paredes da extrusão em C.
Clique para concluir a extrusão em C.

Cantos: Desenha o objeto desde um canto ao outro. É possível alterar a localização do centro movendo o mouse.
Center: Desenha o objeto do centro para fora.

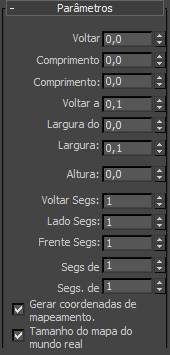

Comprimento traseiro/lateral/frontal: Especifique o comprimento de cada um dos três lados.
Largura traseira/lateral/frontal: Especifique a largura de cada um dos três lados.
Altura: Especifica a altura total do objeto.
Segs traseiros/laterais/frontais: Especifique o número de segmentos para um lado específico do objeto.

Nota: As dimensões do objeto (Traseiro, Lateral, Frontal) são identificadas como se ele tivesse sido criado nas viewports Parte superior ou Perspectiva e visto a partir da parte frontal no espaço universal.
Segs. largura/altura: Defina estes valores para especificar o número de segmentos para a largura e altura gerais do objeto.
Gerar coordenadas de mapeamento: Define as coordenadas necessárias para aplicar materiais mapeados ao objeto. Padrão=ativado.
Real-World Map Size: Controla o método de dimensionamento usado para materiais mapeados de textura aplicados ao objeto. Os valores de dimensionamento são controlados pelas configurações Usar dimensionamento do mundo real encontradas na Implementação Coordenadas do material aplicado. Padrão=desativado.
