Mola

O Objeto de mola adota a forma de uma mola helicoidal que permite simular uma mola flexível nas animações. É possível especificar o diâmetro e o comprimento geral da mola, o número de giros, além do diâmetro e a forma do seu “fio.” Quando você anexa a mola a dois objetos "vinculados", ela segue os seus movimentos.

Procedimento

Para criar uma mola:

  1. Arraste e solte para especificar o diâmetro externo.
  2. Mova o cursor e clique para especificar o comprimento total da mola.

Interface

Implementação dos Parâmetros da mola

Grupo do Método do ponto final

Mola livre

Escolha esta opção ao usar a mola como um objeto simples que não esteja vinculado a outros objetos ou sendo utilizado em uma simulação dinâmica.

Vinculado ao objeto de giro

Escolha esta opção ao vincular a mola a dois objetos, usando os botões descritos a seguir.

Grupo Objetos vinculados

Use estes controles para selecionar os objetos aos quais a mola será vinculada. "Superior" e "Inferior" são descrições arbitrárias, os dois objetos vinculados podem ter qualquer relação posicional. Para completar a vinculação, selecione dois objetos vinculados e, a seguir, clique em Vinculado ao objeto de giro.

Cada ponto final da mola é definido pelo centro do diâmetro total e o centro do fio. Este ponto final é inserido no ponto de giro do objeto ao qual está vinculado. É possível ajustar a posição relativa do objeto vinculado para a mola transformando o objeto de vinculação enquanto o botão Afetar somente objeto está ativado no painel Ponto de giro de Hierarquia .

Superior (legenda)

Exibe o nome do objeto vinculado "superior".

Selecione Top Object

Clique neste botão, e a seguir selecione o objeto "superior".

Inferior (legenda)

Exibe o nome do objeto vinculado "inferior".

Selecionar objeto de nível inferior

Clique neste botão, e a seguir selecione o objeto "inferior".

Grupo de parâmetros da mola livre

Altura

Use este campo/controle giratório para definir a altura em linha reta ou comprimento da mola quando não está vinculada. Este não é o comprimento real do fio da mola.

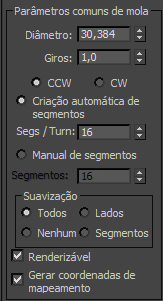

Grupo de parâmetros da mola comum

Diâmetro

O diâmetro total da mola, conforme medido no centro do fio. (O diâmetro do fio não tem efeito sobre esta configuração).

Giros

O número de giros da mola que completam 360 graus.

Sentido anti-horário/Sentido horário

Especifica se os espirais da mola estão no sentido anti-horário (CCW) ou no sentido horário (CW).

Segmentos automáticos

Escolha esta opção para forçar cada giro da mola a conter o mesmo número de segmentos, como especificado no controle giratório Segmentos/giros. Portanto, se aumentar o número de giros, o número de segmentos também aumenta.

Segmentos/giros

Este controle giratório permite especificar o número de segmentos em cada giro de 360 graus da mola.

Segmentos manuais

Quando esta opção é selecionada, o comprimento da mola contém um número fixo de segmentos, independentemente do número de giros da mola. Portanto, quando se aumenta o número de voltas, é preciso aumentar manualmente o número de segmentos para manter uma curva suave.

Segmentos

Este controle giratório permite especificar o número total de segmentos manuais da mola.

Suavização

Fornece diversos métodos para a suavização do objeto. As opções aqui funcionam igual acontece no primitivo do toróide.

  • Todas Todas as superfícies são suavizadas.
  • Lados A suavização é executada ao longo do comprimento do fio, mas não em torno do seu perímetro.
  • Segmentos A suavização é executada em torno do perímetro do fio, mas não ao longo do seu comprimento.
  • Nenhum A suavização não é aplicada.
Renderizável

Quando ativado, o objeto aparece na renderização. Quando desativado, o objeto não é exibido.

Gerar coordenadas de mapeamento

Atribui coordenadas de mapeamento para o objeto. Padrão=ativado.

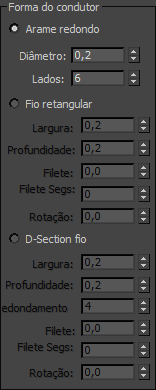

Grupo da forma do fio

Fornece três tipos diferentes de seções transversais do fio para a mola: redondo, retangular ou em forma de D. Cada tipo tem o seu próprio conjunto de parâmetros.

Arame redondo

Especifica um fio redondo para a mola.

  • Diâmetro O diâmetro do fio.
  • Lados O número de lados que compõem a seção transversal.
Fio retangular

Especifica um fio retangular.

  • Largura Determina a largura da seção transversal.
  • Profundidade Determina a profundidade da seção transversal.
  • Acoplamento Quando combinadas com Segmentos de acoplamento (abaixo), isso permite que você acople (arrendonde) os cantos da seção transversal.
  • Segmentos de acoplamento Especifica o número de segmentos do acoplamento.
  • Rotação Rotaciona o ângulo da seção transversal ao longo de todo o comprimento da mola.
Fio da seção D

Especifica um fio com forma de D.

  • Largura Determina a largura da seção transversal.
  • Profundidade Determina a profundidade da seção transversal.
  • Lados arredondados Especifica o número de segmentos que compõem o lado arredondado da forma de D.
  • Acoplamento Quando combinadas com Segmentos de acoplamento (abaixo), isso permite que você acople (arrendonde) os cantos da seção transversal.
  • Segmentos de acoplamento Especifica o número de segmentos do acoplamento.
  • Rotação Rotaciona o ângulo da seção transversal ao longo de todo o comprimento da mola.
