Superfície de transformação

Uma superfície de transformação é uma cópia da superfície original com uma posição, rotação ou escala diferentes.

• Selecionar um objeto NURBS. > Painel Modificar > Implementação Criar superfícies Caixa de grupo Superfícies dependentes > Transformação
• Selecionar um objeto NURBS. > Painel Modificar > Caixa de ferramentas NURBS > (Criar superfície de transformação)

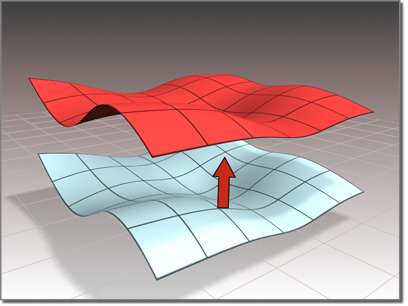

Superfície criada como uma transformação

Procedimentos

Para criar uma superfície de transformação:

O objeto NURBS deve conter pelo menos uma superfície.

• Na caixa de ferramentas NURBS, ative (Criar superfície de transformação).

  Para mover a superfície de transformação, clique e arraste a superfície que deseja duplicar. Para girar ou dimensionar a superfície de transformação, clique na superfície pai, vá para o nível de subobjeto Superfície na pilha modificadora e, em seguida, gire ou dimensione a superfície de transformação.

  Quando você usa Mover para criar a superfície de transformação, simplesmente copia o pai (não exagera a curvatura como uma superfície de deslocamento faz).

  As restrições de eixo não se aplicam à criação de superfícies de transformação. É possível clicar para criar a superfície no plano; após estar criada, transforme-a usando restrições.



Mais tarde, é possível transformar a superfície de transformação como um subobjeto de superfície e pode animar transformações de subobjeto de superfície.

Interface

Hora de criação

Na hora de criação, há somente um parâmetro.

Inverter normais

Inverte as normais de superfície

Após a criação, é possível inverter valores normais usando controles na implementação Superfície comum.

Implementação Superfície de transformação (hora de modificação)

Substituir superfície base

Permite substituir a superfície pai. Clique no botão e, em seguida, clique em uma superfície para substituir a superfície original.
