Retângulo

Use Retângulo para criar splines quadrados e retangulares.

• Painel Criar > (Formas) > Splines > implementação Tipo de objeto > Retângulo
• menu Padrão: menu Criar > Formas > Retângulo
• menu Alt: menu Objetos > Formas > Retângulo

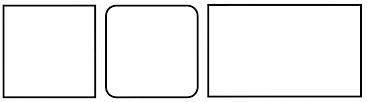

Exemplos de retângulos

Procedimento

Para criar um retângulo:

1. Vá para o painel Criar e ative (Formas).
2. Clique em Retângulo.
3. Escolha um método de criação.
4. Arraste uma viewport para criar um retângulo.

   Opcionalmente, pressione Ctrl ao arrastar para restringir a spline a um quadrado.

Interface

Menus suspensos Renderização e Interpolação

A maioria das formas com base em splines compartilha esses parâmetros. Para obter detalhes, consulte o menu suspenso Renderização e o menu suspenso Interpolação.

Método de criação lançamento

A forma Retângulo oferece uma escolha do método de criação padrão: Centro ou Borda. Para obter detalhes, consulte o menu suspenso Método de criação.

Menu suspenso Entrada pelo teclado

Cria uma spline Retângulo a partir do teclado. Use as configurações X/Y/Z para especificar o ponto central e o restantes parâmetros para especificar as dimensões e o raio de canto e, em seguida, clique em Criar. Após criar uma spline, é possível utilizar os controles do menu suspenso Parâmetros para ajustar suas configurações (consulte a seguir).

Desenvolvimento de parâmetros

Após ter criado um spline Retângulo, é possível fazer alterações usando os seguintes parâmetros:

Comprimento

Especifica o tamanho do retângulo ao longo do eixo Y local.

Largura

Especifica o tamanho do retângulo ao longo do eixo X local.

Raio do canto

Cria cantos arredondados. Quando definido como 0, o retângulo contém cantos de 90 graus.
