Caixa de diálogo Editar curva em superfície (NURBS)

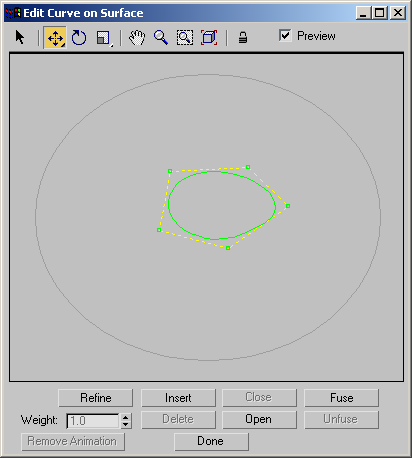

Essa caixa de diálogo permite editar as curvas em superfícies à medida que você edita curvas regulares em um viewport. A peça principal da caixa de diálogo há uma vista bidimensional da superfície. Os controles fornecem funções de edição típicas de curva.

• Selecionar um objeto NURBS. > Painel Modificar > exibição de pilha Modificador > Nível de subobjeto de curva > Selecione uma curva NURBS em subobjeto de superfície. > Curva em superfície VC ou implementação Curva de ponto em superfície > botão Editar

Essa é uma caixa de diálogo sem janela restrita. Você pode usar a janela principal do 3ds Max enquanto Editar curva em superfície permanece aberto. No entanto, se você selecionar um tipo diferente de curva ou um subobjeto que não seja uma curva, a caixa de diálogo será fechada.

Você pode editar várias curvas VC na superfície ou Ponto na superfície, mas não pode editar ambos os tipos de curvas ao mesmo tempo.

O ponto cuja superfície em que você clica primeiro é mostrado como um quadrado azul na caixa de dialogo, além de em viewports. À medida que você desenha a curva, ela aparece interativamente em viewports e um asterisco azul (*) mostra a localização atual do mouse na superfície.

Quando você estiver criando uma curva, poderá pressionar Backspace para remover o último ponto ou VC criado e então pontos anteriores ou VCs na ordem reversa.

Interface

Barra de ferramentas

A barra de ferramentas acima da imagem da superfície oferece controles de seleção, de transformação e de visualização. Esses controles funcionam da mesma forma que seus análogos fazem nos viewports principais do 3ds Max . A barra de ferramentas fica desativada durante a criação de uma nova curva na superfície.

Selecionar

Seleciona um ou mais pontos. Arraste uma janela para selecionar vários pontos.

Mover

Move os pontos selecionados.

Mover é um menu desdobrável. A textura de restrição de botões alternativa aponta para mover vertical ou horizontalmente.

Girar

Rotaciona os pontos selecionados.

Escala

Escala os pontos selecionados. Esse é um menu desdobrável que permite a você escolher entre escala uniforme na dimensão U da superfície ou escala não uniforme na dimensão V da superfície.

Panorâmica

Aplica pan à vista de superfície.

Zoom

Aproxima ou fasta o zoom da vista de superfície.

Janela de zoom

Efetua o zoom para uma janela que você arrasta na vista de superfície.

Extensões de zoom

Efetua o zoom para a extensão da superfície.

Bloquear seleção

Bloqueia o conjunto de seleção ativo. Você pode ativar isso para impedir a seleção acidental de outros pontos ou de VCs enquanto transforma um conjunto de seleção.

Visualização

Quando ativada (o padrão), as edições feitas na caixa de diálogo também serão mostradas em viewports.

Curva em imagem de superfície

Abaixo da barra de ferramentas, há uma imagem 2D da curva. Essa imagem mostra os pontos ou VCs da curva, permitindo que você a edite à medida que edita subobjetos em viewports.

Se você clicar com o botão direito do mouse na imagem, um menu pop-up permitirá que você troque entre Selecionar, Mover, Girar e Escala. Esta é uma alternativa ao uso da barra de ferramentas.

Se o mouse tiver um botão intermediário, será possível usá-lo para aplicar a panorâmica a esta janela.

Botões e Peso

Esses controles são comparáveis a controles de edição nas implementações para subobjetos de ponto. (O botão Abrir funciona de forma diferente). Esses controles ficam desativados enquanto você cria uma nova curva na superfície.

Refinar

Adiciona pontos à curva. Isso não altera a curvatura. Para curvas de ponto, a curvatura pode mudar, mas apenas ligeiramente.

Inserir

(Não disponível para as curvas de ponto em superfícies).

Fechar

Fecha a curva.

Fundir

Funde dois pontos.

Peso

(Não disponível para as curvas de ponto em superfícies).

Excluir

Exclui os pontos selecionados.

Abrir

Abre a curva ao cancelar a fusão dos pontos onde a curva foi originalmente fechada.

Cancelar fusão

Cancela a fusão dos pontos selecionados.

Remover animação

Remove controladores de animação dos pontos selecionados ou VCs.
