Curvas iso U e V

As curvas iso U e V são curvas dependentes criadas das linhas iso (isoparamétricas) de uma superfície NURBS. Você pode usar curvas iso U e V para recortar superfícies.

• Selecionar um objeto NURBS. > Painel Modificar > Criar curvas Estender curvas dependentes da caixa de grupo > > u ISO curva botão ou botão v ISO curva
• Selecionar um objeto NURBS. > Painel Modificar > Caixa de ferramentas NURBS > (Criar curva iso U) ou (Criar curva iso V)

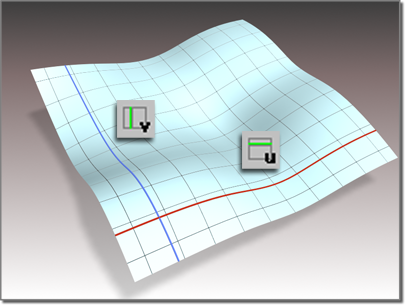

Curvas iso nas dimensões U e V

Procedimentos

Para criar uma curva iso:

• Ative (Criar curva iso U) ou (Criar curva iso V) e, em seguida, arraste sobre a superfície.

  As linhas iso são realçadas em azul à medida que você arrasta.

  Clique para criar a curva da linha iso realçada.

Interface

Implementação Curva iso (tempo de criação)

Posição

Define a posição da curva iso ao longo do eixo U ou V da superfície.

Este parâmetro é animável.

Grupo Controles de recorte

Recortar

Quando ativado, apara a superfície de acordo com a curva iso.

Inverter recorte

Quando ativado, inverte a direção da apara.

Semente 1/Semente 2

Altere a localização de UV do valor semente na superfície. Se houver opções de projeções, a projeção mais próxima do ponto semente será a usada para criar a curva.

Implementação Curva iso (tempo de modificação)

Posição

Define a posição da curva iso ao longo do eixo U ou V da superfície.

Este parâmetro é animável.

Grupo Controles de recorte

Recortar

Quando ativado, apara a superfície de acordo com a curva iso.

Inverter recorte

Quando ativado, inverte a direção da apara.

Semente 1/Semente 2

Altere a localização de UV do valor semente na superfície. Se houver opções de projeções, a projeção mais próxima do ponto semente será a usada para criar a curva.

Substituir a superfície de base

Permite substituir a superfície principal. Clique no botão e, em seguida, clique na nova superfície em que se baseará a curva iso.
