Seção

Corte é um tipo especial de spline que gera formas com base em uma fatia transversal através de objetos de geometria.

O objeto de corte aparece como um retângulo dividido. Simplesmente mova-o e gire-o para fatiar através de um ou mais objetos de malha e, em seguida, clique no botão Criar forma para gerar uma forma com base na interseção 2D.

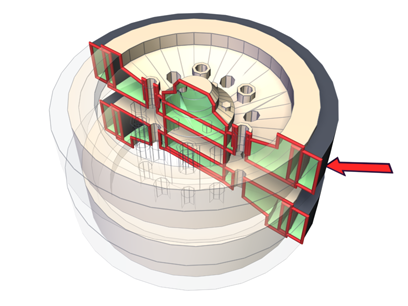

A linha vermelha mostra a forma do corte com base na estrutura.

Procedimentos

Para criar e utilizar uma forma de corte:

  1. Crie ou abra uma cena que contenha um ou mais objetos de geometria, com base em malha, polígono, correção ou NURBS.
  2. No painel Criar, clique em (Formas).
  3. No menu suspenso Tipo de objeto, clique em Corte.
  4. Arraste um retângulo no viewport no qual você deseje orientar o plano. Por exemplo, para colocar o objeto de Corte paralelo à grade XY inicial, crie o spline no viewport superior.

    O objeto de corte aparece como um retângulo simples com linhas cruzadas indicando o centro. Com as configurações padrão, o retângulo tem somente fins de exibição, porque o efeito do objeto de corte se estende ao longo de todo seu plano em toda a extensão da cena.

  5. Mova e gire o corte de modo que seu plano efetue intersecções com objetos de malha na cena.

    São exibidas linhas amarelas onde o plano de corte efetua a intersecção com os objetos.

  6. Na implementação de Parâmetros de corte, no painel de comando, clique em Criar forma, insira um nome na caixa de diálogo resultante e clique em OK.

    Um spline editável é criado com base nas seções transversais exibidas.

Interface

Implementação de Parâmetros de corte

Criar forma

Cria uma forma com base nas linhas de intersecção atualmente exibidas. Uma caixa de diálogo é exibida na qual você pode nomear o novo objeto. A forma resultante é um spline editável consistindo em segmentos de curva e vértices de canto, com base em todas as malhas de interseção na cena.

Atualizar grupo

Fornece opções para especificar quando a linha de interseção é atualizada.

  • Quando o corte se move (Padrão). Atualiza a linha de interseção quando você move ou redimensiona a forma do corte.
  • Quando o corte é selecionado atualiza a linha de interseção quando você seleciona a forma do corte, mas não ao movê-lo. Clique no botão Atualizar corte para atualizar a interseção.
  • Manualmente atualiza a linha de interseção somente quando você clica no botão Atualizar corte.
Atualizar corte

Atualiza a interseção para corresponder à posição atual do objeto de corte ao usar Quando o corte é selecionado ou a opção Manualmente.

Nota: Ao usar Quando o corte é selecionado ou Manualmente, é possível deslocar a seção transversal gerada da posição da geometria de intersecção. À medida que você move o objeto de corte, as linhas amarelas de seção transversal se movem com ele, deixando a geometria para trás. Quando você clica em Criar forma, a nova forma é gerada nas linhas de seção transversal exibidas na posição de deslocamento.
Grupo Extensões do corte

Selecione uma das seguintes opções para especificar as extensões da seção transversal gerado pelo objeto de corte.

  • Infinito (O padrão). O plano de corte é infinito em todas as direções, resultando em uma seção transversal em qualquer geometria de malha em seu plano.
  • Limite do corte A seção transversal é gerada somente em objetos que estão no interior ou tocados pelo limite da forma do corte.
  • Desativado Nenhuma seção transversal é exibida ou gerada. O botão Criar forma está desativado.
Amostra de cor

Clique para definir a cor de exibição da interseção.

Menu suspenso Tamanho do corte

Fornece giradores que permitem ajustar a largura e o comprimento do retângulo de corte exibido.

Comprimento/Largura

Ajuste o comprimento e a largura do retângulo de corte exibido.

Nota: Se você converter a grade do corte em um spline editável, ele é convertido para uma forma baseada na seção transversal atual.
Tópico pai: Splines
