Superfície do teto

Este comando cria uma superfície que delimita uma curva fechada ou a borda de uma superfície fechada. Tetos são especialmente úteis com superfícies de extrusão.

• Selecionar um objeto NURBS. > Painel Modificar > Implementação de Criar superfícies > Caixa de grupo Superfícies dependentes > Teto
• Selecionar um objeto NURBS. > Painel Modificar > Caixa de ferramentas do NURBS > (Criar superfície de teto)

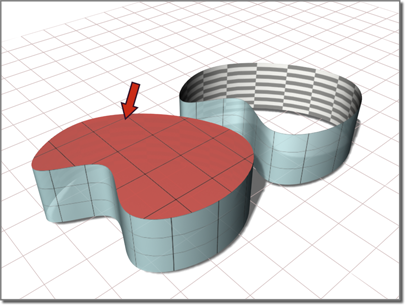

Capeamento de uma superfície de extrusão

Procedimentos

Para criar uma superfície de teto:

O objeto NURBS deve conter pelo menos uma curva fechada.

1. Na caixa de ferramentas NURBS, ative (Criar superfície de teto).
2. Mova o mouse sobre a curva ou borda fechada de uma superfície fechada.

   Se o teto puder ser criado, a curva ou borda será realçada em azul.

3. Clique na curva ou borda ressaltada.


   O controle Inverter normais permite inverter as normais da superfície no momento da criação. (Após a criação, é possível inverter normais usando os controles no menu suspenso Superfície comum).

Interface

Enquanto um subobjeto de superfície de teto está selecionado, uma implementação com controles de superfície de teto é exibida na parte inferior do painel Modificar.

Implementação de superfície de teto (tempo de criação)

Inverter normais

Ative para inverter a direção dos valores normais da superfície de teto.

Ponto inicial

Ajusta a posição da borda ou o ponto inicial da curva.

O ponto inicial é exibido como um círculo azul.

Implementação de superfície de teto (tempo de modificação)

Substituir curva

Permite substituir a curva ou borda pai. Clique no botão e, em seguida, clique na nova curva ou borda na qual basear o teto.

Ponto inicial

Ajusta a posição da borda ou o ponto inicial da curva.

O ponto inicial é exibido como um círculo azul.
