O objeto composto do criador de malha converte objetos procedurais em objetos de malha com base em um pré-quadro, para que você possa aplicar modificadores como curva ou mapa UVW. Ele pode ser utilizado com qualquer tipo de objeto, mas é projetado principalmente para trabalhar com sistemas de partículas. O criador de malha também é útil para exemplos com baixo nível acima da cabeça de objetos com pilhas modificadoras complexas.
-
Painel Criar >
(Geometria) > Objetos compostos > caixa de expansão Tipo de objeto > Criador de malha
Procedimentos
Para utilizar um objeto do criador de malha:
- Adicione e configure um sistema de partículas.
- No painel Criar, com (Geometria) ativo, selecione objetos compostos a partir da lista suspensa. Na caixa de expansão Tipo de objeto, ative o criador de malha.
- Arraste para uma viewport para adicionar o objeto do criador de malha. O tamanho não importa, mas a orientação deve ser a mesma que a do sistema de partículas.
- Vá para o
painel Modificar, clique no botão Escolher objeto e, em seguida, selecione o sistema de partículas. O objeto do criador de malha se torna uma duplicação do sistema de partículas e mostra as partículas como objetos de malha nas viewports, independentemente da configuração de visualização da viewport do sistema de partículas.
- Aplique um modificador ao objeto criador de malha e defina seus parâmetros. Por exemplo, você pode aplicar um modificador de curva e definir seu parâmetro de ângulo em 180.
-
Reproduzir a animação. Dependendo do sistema de partículas original e suas configurações, bem como os modificadores aplicados ao objeto do criador de malha, você pode obter resultados inesperados. Geralmente, isso ocorre porque a caixa delimitadora do modificador, conforme aplicado no sistema de partículas, é recalculada a cada quadro. Por exemplo, com um sistema de partículas curvo de superpulverização definido para se espalhar com o tempo, conforme as partículas fluem para longe e separam, a caixa delimitadora se alonga e fica mais espessa, podendo causar resultados inesperados. Para solucionar isso, você pode usar outro objeto para especificar uma caixa delimitadora estática.
- Para utilizar outra caixa delimitadora de objeto para limitar o objeto modificado do criador de malha, primeiro adicione e configure o objeto. Sua posição, orientação e tamanho são utilizados no cálculo da caixa delimitadora.
-
Selecione o objeto do criador de malha e vá para o nível de pilha do criador de malha. - Na caixa de expansão Parâmetros, ative a caixa delimitadora personalizada, clique no botão da caixa delimitadora de seleção e, em seguida, selecione o objeto da caixa delimitadora.
O fluxo de partículas utiliza a nova caixa delimitadora estática.

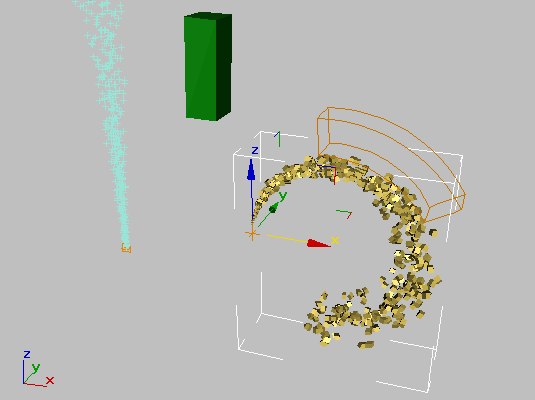

Dica: É possível utilizar qualquer objeto como uma caixa delimitadora e, portanto, muitas vezes é mais rápido utilizar o próprio sistema de partículas. Mova até o quadro onde o sistema de partículas é do tamanho desejado e selecione-o.Na ilustração a seguir, é possível visualizar um sistema de partículas de superpulverização (esquerda) e um objeto do criador de malha derivado da superpulverização (direita). Um modificador de curva é aplicado ao criador de malhas. No centro existe um objeto de caixa sendo usado como uma caixa delimitadora. A caixa delimitadora aplicada ao modificador de curva é visível como uma estrutura de arame laranja quando o modificador é realçado na pilha.
Usando uma caixa delimitadora personalizada com um sistema de partículas curvo
Para modificar o aspecto das partículas do criador de malha, edite o sistema de partículas original.
Para modificar a caixa delimitadora personalizada, mover, girar ou dimensionar o objeto da caixa delimitadora e, em seguida, reaplique utilizando o objeto do criador de malha.
Neste ponto, ambos os sistemas de partículas irão renderizar. O sistema de partículas original deve existir para que possa ser usado pelo objeto do criador de malha; portanto, se você deseja que apenas a réplica do criador de malha renderize, oculte o sistema original antes da renderização.
Interface

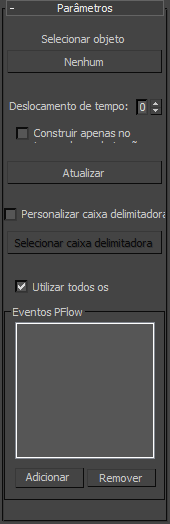

Desenvolvimento de parâmetros
- Selecionar objeto
-
Clique neste botão e a seguir selecione o objeto a ser utilizado como exemplo pelo objeto do criador de malha. Depois de fazer isso, o nome do exemplo de objeto aparece no botão.
- Tempo de deslocamento
-
O número de quadros à frente ou atrás do sistema de partículas original que o sistema de partículas do criador de malha executará. Padrão=0.
- Construir apenas no tempo de renderização
-
Quando ativado, os resultados do criador de malha não aparecem nas viewports, mas somente ao renderizar a cena. Padrão=desativado.
Utilize esta opção para reduzir a quantidade de cálculo necessária para a exibição da viewport.
- Atualizar
-
Após editar as configurações do sistema de partículas original ou alterar a configuração do deslocamento do tempo do criador de malha, clique neste botão para ver as alterações no sistema do criador de malha.
- Caixa delimitadora personalizada
-
Quando ativado, o criador de malha substitui a caixa delimitadora dinâmica derivada do sistema de partículas e modificador com uma caixa delimitadora estática de escolha do usuário.
- Selecionar a caixa delimitadora
-
Para especificar um objeto de caixa delimitadora personalizada, clique neste botão e, em seguida, selecione o objeto.
A caixa delimitadora personalizada é exibida como uma estrutura de arame laranja quando o modificador está realçado na pilha.
Dica: É possível utilizar qualquer objeto como uma caixa delimitadora e, portanto, muitas vezes é mais rápido utilizar o próprio sistema de partículas. Mova até o quadro onde o sistema de partículas é do tamanho desejado e selecione-o. - (valores de coordenadas)
-
Exibe as coordenadas dos cantos opostos da caixa delimitadora personalizada.
- Utilizar todos os eventos PFlow
-
Quando ativado, e o criador de malha foi aplicado em um sistema de fluxo de partículas, o criador de malha automaticamente cria objetos de malha para cada Evento no sistema.
Para utilizar somente determinados eventos, desative este e especifique os eventos para serem usados com os controles de grupo Eventos PFlow (consulte a seguir).
Grupo Eventos PFlow
Quando o objeto do criador de malha é aplicado a um sistema de fluxo de partículas, utilize estes controles para criar malhas para eventos específicos no sistema. O criador de malha não cria malhas para os demais eventos.
- [caixa de listagem]
-
Exibe todos os eventos do fluxo de partículas atualmente afetados pelo criador de malha.
- Adicionar
-
Permite especificar eventos de fluxo de partículas para serem afetados pelo criador de malha.
Se o objeto do criador de malha é aplicado a um sistema de fluxo de partículas, ao clicar em Adicionar, abre-se uma caixa de diálogo de adicionar eventos PF que lista todos os eventos no sistema. Realce os eventos a adicionar e, em seguida, clique em OK. Os eventos agora aparecem na lista.
- Remover
-
Exclui os eventos realçados da lista.
