Objeto composto BlobMesh

O objeto composto BlobMesh cria um conjunto de esferas a partir da geometria ou partícula e conecta as esferas como se fossem feitas de uma substância suave líquida. Quando as esferas se movem para dentro de uma determinada distância da outra, eles se conectam. Ao se separarem, elas tomam a forma esférica novamente.

Na indústria de 3D, o termo geral para esferas que operam desta forma é metaballs. O objeto composto BlobMesh gera metaballs com base em objetos especificados na cena, e a metaballs, formam um resultado de malha denominado BlobMesh. Um blobmesh é ideal para simular líquidos espessos e substâncias suaves que se movem e fluem quando animadas.

Quando você associar um objeto ou um sistema de partículas com o objeto composto BlobMesh, as metaballs são colocadas e dimensionadas de forma diferente dependendo do objeto utilizado para gerá-las:

Nota: É possível aplicar Motion Blur em um objeto BlobMesh para aprimorar os efeitos do movimento em renderizações. Para sistemas de partículas que diferem do Particle Flow, use o motion blur Image. Para sistemas de partículas Particle Flow e todos os outros tipos de objetos, incluindo geometria, formas e auxiliadores, use o motion blur Object.

Procedimentos

Para criar um blobmesh a partir da geometria ou auxiliadores:

  1. Crie um ou mais objetos de geometria ou auxiliadores. Se a cena requer animação, anime os objetos conforme desejado.
  2. Clique em BlobMesh, e clique em qualquer lugar da tela para criar a metaball inicial.
  3. Vá para o painel Modify.
  4. No grupo Blob Objects, clique em Add. Selecione os objetos que você deseja utilizar para criar metaballs. Uma metaball aparece em cada vértice de cada objeto selecionado ou nos centros dos objetos auxiliadores.
  5. No rollout Parameters, defina o parâmetro Size, conforme necessário, para fazer com que as metaballs se conectem.

Para criar um blobmesh com seleção suave na geometria:

  1. Crie um objeto de geometria e converta-o para uma Editable Mesh ou Editable Poly.
  2. Aplique um modificador Mesh Select ao objeto e selecione alguns dos vértices do objeto.
  3. No rollout Soft Selection, ative Use Soft Selection. Defina o valor Falloff conforme desejado.
  4. Aplique um modificador Turn to Mesh ou Turn to Poly no objeto.

    Isso irá manter a seleção suave e a passará para a pilha mesmo se você sair do modo de sub-objeto.

  5. No painel Criar, com (Geometria) ativo, selecione objetos compostos a partir da lista suspensa. No rollout Object Type, ative BlobMesh. Clique em qualquer lugar em uma viewport para criar a metaball inicial.
  6. Vá para o painel Modify.
  7. No grupo Blob Objects, clique em Add. Selecione o objeto Editable Mesh ou Editable Poly.

    Uma metaball aparece em cada vértice do objeto selecionado.

  8. No rollout Parameters, ative Use Soft Selection.

    As metaesferas são limitadas aos vértices que são afetados pela seleção suave.

  9. Defina o Size e Min. Defina o tamanho dos parâmetros para configurar o tamanho das metaesferas.

Para criar uma blobmesh com seleção suave em uma spline:

  1. Crie a spline, e converta-a em uma Editable Spline.
  2. No rollout Rendering, ative ambas Enable In Renderer e Enable In Viewport.
  3. Aplique um modificador Mesh Select e selecione os vértices adequados para a seleção suave.
  4. No rollout Soft Selection, ative Use Soft Selection. Defina o valor Falloff conforme desejado.
  5. Aplique um modificador Turn to Mesh ou Turn to Poly no objeto.

    Isso irá manter a seleção suave e a passará para a pilha mesmo se você sair do modo de sub-objeto.

  6. No painel Criar, com (Geometria) ativo, selecione objetos compostos a partir da lista suspensa. No rollout Object Type, ative BlobMesh. Clique em qualquer lugar em uma viewport para criar a metaball inicial.
  7. Vá para o painel Modify.
  8. No grupo Blob Objects, clique em Add. Selecione a Editable Spline.

    Uma metaball aparece em cada vértice do objeto selecionado.

  9. No rollout Parameters, ative Use Soft Selection.

    As metaesferas são limitadas aos vértices que são afetados pela seleção suave.

  10. Defina o Size e Min. Defina o tamanho dos parâmetros para configurar o tamanho das metaesferas.

Para criar um blobmesh a partir de um sistema de partículas:

    Quando você usa BlobMesh com um sistema de partículas, uma metaball é criada em cada localização das partículas. O tamanho da metaball é determinado pelo tamanho da partícula.

  1. Crie um sistema de partículase defina seus parâmetros para animar as partículas.
  2. No painel Criar, com (Geometria) ativo, selecione objetos compostos a partir da lista suspensa. No rollout Object Type, ative BlobMesh. Clique em qualquer lugar em uma viewport para criar a metaball inicial.
  3. Vá para o painel Modify.
  4. No grupo Blob Objects, clique em Add. Selecione o sistema de partículas. Uma metaball aparece em cada partícula no sistema.
  5. Se você adicionou um sistema Particle Flow ao blobmesh e deseja criar metaballs somente para as partículas em eventos específicos, clique no rollout Add on the Particle Flow Parameters para escolher os eventos a partir de uma lista.
    Dica: Se você precisar impedir que as partículas sejam renderizadas, não as oculte, pois isso poderá impedir que o blobmesh seja gerado corretamente. Em vez disso, desative a opção do sistema de partículas Renderable na caixa de diálogo Object Properties.

Interface

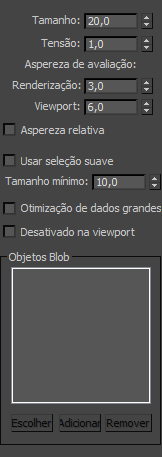

Desenvolvimento de parâmetros

Tamanho

O raio de cada metaball para objetos diferentes de partículas. Para as partículas, o tamanho de cada metaball é determinado pelo tamanho das partículas, que é definido por parâmetros no sistema de partículas. Padrão=20.

Nota: O tamanho aparente das metaballs é afetado pelo valor Tension. Quando a Tension é definida para o menor valor possível, o raio de cada metaball reflete com precisão a configuração Size. Valores de Tension maiores vão apertar a superfície, e fazer as metaballs menores.
Tensão

Determina o quão relaxada ou apertada a superfície será. Um menor valor cria uma superfície mais solta. Este valor pode variar de 0,01 a 1.0. Padrão = 1,0.

Evaluation Coarseness

Define a espessura ou densidade do blobmesh resultante. Quando a opção Relative Coarseness (consulte a seguir) está desativada, os valores do Render e Viewport ajustam a altura e largura absoluta das faces blobmesh e valores menores criam uma malha mais suave e mais densa. Quando a opção Relative Coarseness está ativada, a altura e a largura das faces blobmesh é determinada pelo coeficiente do tamanho da metaball para este valor. Neste caso, valores maiores criar uma malha mais denss. Faixa (Ambas) = 0,001 até 1000.0. padrão do Render = 3.0, padrão da viewport = 6.0.

A extremidade inferior da faixa para ambas as configurações de Coarseness é 0,001, que permite a geometria da metaball em alta resolução quando a Relative Coarseness está desativada. Usar valores tão baixos também podem causar atrasos de cálculos prolongados. Se isto acontecer e você desejar parar o cálculo, pressione Esc.

Relative Coarseness

Determina como os valores de espessura será usados. Se esta opção estiver desativada, os valores de Render Coarseness e View Coarseness são absolutos, onde a altura e a largura de cada face no blobmesh sempre é igual ao valor de espessura. Isto significa que as faces no blobmesh irão reter um tamanho fixo, mesmo se as metaballs alterarem de tamanho. Se esta opção está ativada, o tamanho de cada face blobmesh é baseado na relação do tamanho da metaball à expessura, que irá fazer com que o tamanho da face blobmesh mude conforme as metaballs se tornam maiores ou menores. Padrão = Off.

Large Data Optimization

Esta opção fornece um método alternativo para calcular e exibir a blobmesh. Este método é mais eficiente do que o método padrão somente quando um grande número de metaballs estão presentes, tais como 2.000 ou mais. Somente ative esta opção ao usar um sistema de partículas ou outro objeto que produz um grande número de metaballs. Padrão = Off.

Desativado na viewport

Desativa a exibição da blobmesh nas viewports. A blobmesh ainda será exibida em renderizações. Padrão = Off.

Utilize Soft Selection
Se a seleção suave foi usada na geometria em que deseja adicionar à blobmesh, ative esta opção para que a seleção suave seja usada para o tamanho e a posição das metaballs. As metaballs são colocados em vértices selecionados com o tamanho definido pelo parâmetro Size. Para os vértices que estão dentro do conjunto falloff no rollout Soft Selection da geometria, metaballs menores são colocadas. Para vértices fora do falloff, nenhuma metaball é colocada. Esta opção tem um efeito somente se o nível de sub-objeto Vertex para a geometria ainda está ativado, e o Use Soft Selection no rollout Soft Selection da geometria está ativado. Se o Use Soft Selection está desativado para a blobmesh para a geometria, metaballs são colocados em todos os vértices na geometria. Padrão = Off.
  • Min Size Define o tamanho mínimo para metaballs dentro do falloff quando o Use Soft Selection está ativado. padrão = 10,0.
Grupo Blob Objects
[objects list]
Lista os objetos na cena que fazem parte da simulação blobmesh.
Pick (Selecionar)

Permite selecionar objetos ou sistemas de partículas a partir da tela para adicionar à blobmesh.

Adicionar

Exibe uma caixa de diálogo de seleção onde você pode selecionar objetos ou sistemas de partículas para adicionar à blobmesh.

Remover

Remove objetos ou partículas da blobmesh.

Rollout Particle Flow Parameters

Utilize este rollout se você adicionou um sistema Particle Flow à blobmesh, e deseja que as partículas gerem metaballs somente durante eventos específicos. Antes de você poder especificar eventos neste rollout, é preciso adicionar o sistema Particle Flow à blobmesh no rollout Parameters.

Todos os eventos Particle Flow

Quando ativado, todos os Particle Flow Events gerarão metaballs. Quando desativado, somente os Particle Flow Events especificado na lista PFlow Events irá gerar metaballs.

Grupo Particle Flow Events
[PFlow events list]
Lista eventos PFlow que fazem parte da simulação blobmesh.
Adicionar

Exibe uma lista de eventos PFlow na cena, de modo que você possa selecionar os eventos para adicionar à lista PFlow Events.

Remover

Remove o evento selecionado na lista PFlow Events.
