Curva projetada de vetor

Um vetor de curva projetada fica sobre uma superfície. É quase o mesmo como uma curva projetada normal, exceto que a projeção da curva original para a superfície está na direção de um vetor que você pode controlar.

• Selecionar um objeto NURBS. > Painel Modificar > Cria implementações de curvas > Caixa do grupo Curvas Dependentes > Projeto de vetor Reparam.
• Selecionar um objeto NURBS. > Painel Modificar > Caixa de ferramentas NURBS > (Cria curva projetada de vetor)

Você pode usar as curvas projetadas de vetor para aparar.

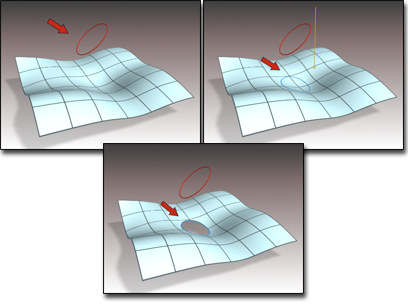

Aparando uma superfície com uma curva projetada de vetor.

Se a projeção intersecta a superfície em duas ou mais localizações, a interseção mais próxima ao ponto de propagação é a que cria a curva.

Procedimentos

Para criar uma curva projetada de vetor:

O objeto NURBS deve conter, pelo menos, uma superfície e uma curva.

1. Na caixa de ferramentas NURBS, ative (Crie uma curva projetada de vetor).
2. Clique na curva e, a seguir, na superfície em que você deseja que a curva de projeção de vetor deve ficar.

   A direção do vetor inicial está na direção de visualização. Isto é, o vetor aponta para longe enquanto você visualiza a viewport. Se a curva pode ser projetada na superfície, nessa direção, a curva de projeção é criada. A curva pai original pode ir "para fora da aresta da superfície". A curva de projeção somente é criada onde a projeção e a superfície fazem a intersecção.

Interface

Nas viewports, uma meta-alça (amarelo por padrão) indica a projeção de um eixo. Transformar meta-alça altera a projeção sobre a superfície. Rotacionar a meta-alça é a mais útil transformação. Você pode usar a rotação para ajustar a distorção causada pela projeção.

Implementação de curva projetada do vetor (hora de criação)

Grupo Controles de recorte

Recortar

Quando ativado, apara a superfície contra a curva. Quando desativado, a superfície não recortada.

Se é possível Recortar com esta curva, a superfície é exibida na cor laranja erro (por padrão). Por exemplo, a curva é inutilizada para aparar se ela não cruza a aresta da superfície ou forma um contorno fechado.

Inverter recorte

Quando ativado, apara a superfície na direção oposta.

Semente U/V

Altere a localização de UV do valor semente na superfície. Se houver opções de projeções, a projeção mais próxima do ponto semente será a usada para criar a curva.

Implementação de curva projetada de vetor (hora de modificação)

Grupo Controles de recorte

Recortar

Quando ativado, apara a superfície contra a curva. Quando desativado, a superfície não recortada.

Se é possível Recortar com esta curva, a superfície é exibida na cor laranja erro (por padrão). Por exemplo, a curva é inutilizada para aparar se ela não cruza a aresta da superfície ou forma um contorno fechado.

Inverter recorte

Quando ativado, apara a superfície na direção oposta.

Semente U/V

Altere a localização de UV do valor semente na superfície. Se houver opções de projeções, a projeção mais próxima do ponto semente será a usada para criar a curva.

Substituir curva/substituir superfície

Permite substituir os subobjetos pai. Clique em um botão e, em seguida, clique em uma curva ou superfície para substituir o objeto pai original.
