Use o Desenho à mão livre para criar splines desenhadas à mão diretamente na viewport.
Utilize a ferramenta Spline à mão livre para criar splines desenhadas à mão usando o mouse ou outro dispositivo apontador. Você só pode restringir a spline a ser desenhada em objetos selecionados na cena que, automaticamente, segue seus contornos.
-
Painel Criar >
(Formas) > Splines > Implementação Tipo de objeto > Desenho à mão livre
Traçado feito com glace. Desenhou-se uma spline à mão livre restringida a dois objetos: um doce e um prato.
Interface
Menus suspensos Renderização e Interpolação
A maioria das formas com base em splines compartilha esses parâmetros. Para obter detalhes, consulte as implementações de Renderização e Interpolação, no tópico sobre splines primitivas e estendidas.
Implementação de Spline à mão livre, modo de Criação

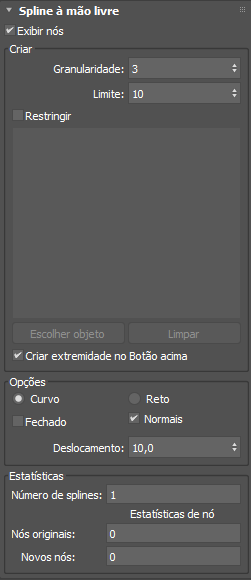

Implementação mostrada antes de a spline ser desenhada.
- Exibir nós
- Exibe nós na spline.
Criar grupo
- Granularidade
- O número de amostras da posição do cursor obtidas antes de um nó ser criado.
- Limite
- Define a distância que o cursor deve percorrer antes que um novo nó seja criado. Um valor maior aumenta a distância.
- Restringir
- Restringe a spline a objetos selecionados na cena.
- Botão Selecionar objeto
- Ativa o modo de Seleção de objeto para restringir objetos. Após terminar de selecionar os objetos, clique novamente para concluir a operação.
- Limpar
- Limpa a lista de objetos selecionados.
- Criar extremidade no Botão acima
- Quando ativado, cria uma Spline à mão livre quando o botão do mouse é solto. Quando esta opção está desativada, a forma é continuada quando o botão do mouse é pressionado novamente, conectando automaticamente a extremidade aberta da spline. Pressione Esc ou clique com o botão direito do mouse na viewport para concluir o desenho.
Grupo Opções
- Ativar/desativar Curvo/Reto
- Define se os segmentos entre os nós são curvos ou retos.
- Fechada
- Desenha uma linha entre o início e o fim da spline para fechá-la.
- Normais
- Mostra os valores normais resultantes da spline restringida na viewport.
- Deslocamento
- Desloca a posição da spline à mão livre para fora da superfície do objeto de restrição.
Grupo Estatísticas
- Número de splines
- Mostra o número de splines na forma.
- Nós originais
- Exibe o número de nós criados automaticamente durante o desenho da spline (0 antes do desenho).
- Novos nós
- Exibe o novo número de nós (0 antes do desenho).
Implementação de Spline à mão livre, Modo de modificação
Implementação exibida após a spline ser criada.
- Exibir nós
- Exibe nós na spline.
Grupo Opções
- Amostragem
- Define o valor da amostragem. Valores maiores que zero reduzem gradualmente nós vizinhos, suavizando o resultado.
- Ativar/desativar Curvo/Reto
- Define se os segmentos entre os nós são curvos ou retos.
- Fechada
- Desenha uma linha entre o início e o fim da spline para fechá-la.
- Normais
- Mostra os valores normais resultantes da spline restringida na viewport.
- Deslocamento
- Desloca a posição da spline à mão livre para fora da superfície do objeto de restrição.
Grupo Estatísticas
- Número de splines
- Mostra o número de splines na forma.
- Nós originais
- Exibe o número de nós criados automaticamente ao desenhar a spline.
- Novos nós
- Exibe o novo número de nós (0 antes do desenho).
Procedimentos
Para criar uma spline à mão livre:
- No painel Criar, ative Formas.
- Na lista suspensa, selecione Splines.
- Na implementação de Tipo de objeto, clique em À mão livre.
- Defina Limite e Granularidade para ajustar a amostragem ao desenho, e também todas as outras opções, como Renderização, Criar extremidade no Botão acima e Deslocamento.
Dica: Selecione Ativar no agente de renderização, se você quiser que o resultado seja visível quando renderizado.
- Em uma viewport, arraste o cursor para desenhar a forma desejada.
- Solte o botão do mouse para concluir a forma. Se a opção Criar extremidade no Botão acima estiver desativada, pressione a tecla Esc ou clique com o botão direito do mouse na viewport para concluir.
Dica: Após desenhar uma Spline à mão livre, utilize os modificadores de Spline de liberação e Sobreposição de spline para aprimorar os resultados.
Para restringir uma Spline à mão livre a um ou mais objetos de uma cena:
- No painel Criar, ative Formas.
- Na lista suspensa, selecione Splines.
- Na implementação de Tipo de objeto, clique em À mão livre.
- Na implementação de Spline à mão livre, ative a opção de Restrição.
Se um objeto já estiver selecionado na cena, ele será adicionado automaticamente à lista Restrição.
- Clique em Selecionar objeto e selecione objetos da cena.
- Clique novamente no botão azul Selecionar objeto para desativá-lo.
- Em uma viewport, arraste o cursor sobre os objetos selecionados para desenhar uma forma.
A spline resultante não ultrapassará as arestas de nenhum objeto de restrição, seguindo automaticamente os contornos das formas.
- Solte o botão do mouse para concluir a forma. Se a opção Criar extremidade no Botão acima estiver desativada, pressione a tecla Esc ou clique com o botão direito do mouse na viewport para concluir.
Dica: Após desenhar uma Spline à mão livre restrita, utilize os modificadores de Spline de liberação e Sobreposição de spline para aprimorar os resultados.
