ChamferCyl

Utilize ChamferCyl para criar um cilindro com chanfrado ou arredondada de arestas.

• Criar painel > (Geometria) > Tipo de Objetos Primitivos Estendido > Estender > botão ChamferCyl
• menu Padrão: menu Criar > Primitivas estendidas > Cilindro de chanfro
• menu Alt: menu Objetos > Primitivas estendidas > Cilindro de chanfro

Exemplos de cilindros chanfrados

Procedimentos

Para criar um cilindro de chanfro:

1. No menu, selecione Criar primitivos estendido cilindro chanfro.
2. Arraste o mouse para definir o raio da base do cilindro chanfrados.
3. Solte o botão do mouse e, a seguir, mova o mouse na vertical para definir a altura do cilindro. Clique para definir a altura.
4. Mova o cursor na diagonal para definir a largura do arredondamento da faixa ou chanfro (mover em direção à parte superior esquerda aumenta a largura; em direção à parte inferior direita diminui).
5. Clique para concluir o cilindro.

Interface

Implementação Método de criação

Borda

Desenha o objeto de uma aresta a outra. É possível alterar a localização do centro movendo o mouse.

Center

Desenha o objeto do centro para fora.

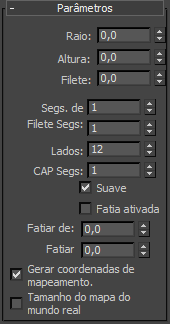

Parameters rollout

Radius

Define o alcance do cilindro chanfrado.

Height

Define a dimensão ao longo do eixo central. Valores negativos criam cilindros chanfrados abaixo do plano de construção.

Fillet

Chanfra as arestas superior e inferior da cobertura do cilindro chanfrado. Números mais altos resultam em uma faixa mais refinada ao longo da aresta da cobertura.

Height Segs

Define o número de divisões ao longo do eixo correspondente.

Fillet Segs

Define o número de segmentos nas arestas com faixas do cilindro. Adicionar faixas segmentadas curvam as arestas, produzindo um cilindro enfaixado.

Sides

Define o número de lados chanfrados em torno do cilindro. Números maiores atenuam e renderizaram como verdadeiros círculos com opção Suave ativada. Números baixos criar polígonos regulares de objetos com suave.

CAP Segs

Define o número de divisões concêntricas ao longo do centro da parte superior e inferior do cilindro chanfrado

Smooth

Mescla faces do cilindro chanfrado, criando uma aparência suave em vistas renderizadas.

Slice On

Ativa a função Slice. Padrão=desativado.

Quando você cria uma repartição e, a seguir, desative a opção Repartir, todo o cilindro chanfrado reaparece. É possível utilizar esta caixa de seleção para alternar entre as duas topologias.

Slice de, Slice para

Define o número de graus em torno do eixo Z local a partir um ponto zero no eixo X local.

Para ambos os parâmetros, os valores positivos movem o final do Slice no sentido anti-horário, e os valores negativos movem no sentido horário. A configuração pode ser feita primeiro. Quando os extremos se encontram, todo o cilindro chanfrado reaparece.

Generate Mapping Coords

Gerar coordenadas para aplicar materiais mapeados para o cilindro chanfrado. Padrão=ativado.

Real-World Map Size

Controla o método de dimensionamento usado para materiais mapeados de textura aplicados ao objeto. Os valores de dimensionamento são controlados pelas configurações Usar dimensionamento do mundo real encontradas na Implementação Coordenadas do material aplicado. Padrão=desativado.
