Deformação Giro

A deformação Giro permite criar objetos que formam uma espiral ou giram ao longo de seu comprimento. O giro especifica a quantidade de rotação no caminho.

• Selecione um Objeto elevado. > painel Modificar > implementação Deformações > Giro

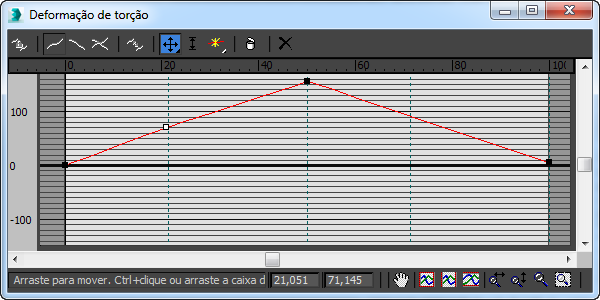

Caixa de diálogo Curva de deformação de giro

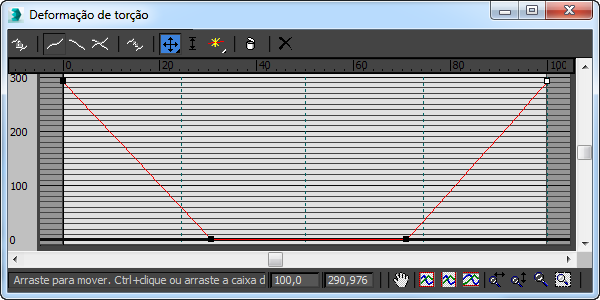

Usando o giro para deformar a estrada de transição

Estas são as propriedades das curvas de deformação de giro:

• Uma única curva vermelha determina a rotação da forma no caminho.
• O valor de curva padrão é 0 graus de rotação.
• Os valores positivos geram uma rotação no sentido anti-horário, quando visualizado do início do caminho.
• Os valores negativos geram uma rotação no sentido horário.
• A deformação e a inclinação de giro produzem uma rotação no caminho. A rotação de giro é adicionada a uma forma depois que o ângulo de inclinação é aplicado. É possível utilizar a deformação Giro para exagerar ou reduzir a quantidade de inclinação.

Consulte a caixa de diálogo Deformação para obter informações específicas sobre os controles da caixa de diálogo.

Procedimentos

Para usar a deformação Giro:

1. Selecione um objeto elevado.
2. Clique em Elevação na exibição da pilha modificadora.
3. Clique em Giro na implementação Deformações.
4. Edite a curva de deformação única para especificar a rotação no caminho.
