Curva de interseção entre superfícies

Esse comando cria uma curva que é definida pela interseção das duas superfícies. É possível utilizar curva de interseção entre superfícies para recortar.

• Selecionar um objeto NURBS. > painel Modificar > implementação Criar curvas > caixa do grupo Curvas dependentes > botão Superf. x Superf.
• Selecionar um objeto NURBS. > painel Modificar > caixa de ferramentas NURBS > (Criar Curva de interseção entre superfícies)

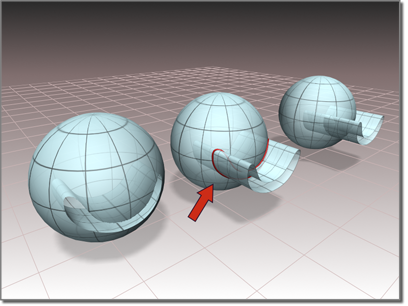

Cortando uma superfície com uma curva de interseção entre superfícies

Se as superfícies fizerem interseção em duas ou mais localizações, a interseção mais próxima ao ponto de propagação será a que cria a curva.

Procedimentos

Para criar uma curva de interseção entre superfícies:

O objeto NURBS deve conter duas superfícies que se cruzam.

1. Na caixa de ferramentas NURBS, ative (Criar curva de interseção entre superfícies).
2. Clique na primeira superfície e na segunda.

   Se as duas superfícies se cruzarem, será criada uma curva que se estende ao longo de sua interseção.

Interface

Implementação Curva de interseção entre superfícies (hora de criação)

Grupo Controles de recorte

Recorte 1/Recorte 2

Quando ativada, recorta uma superfície de acordo com a curva de interseção. Quando desativado, a superfície não recortada. Recorte 1 recorta a primeira superfície pai clicada e Recorte 2 recorta a segunda superfície pai.

Se a curva de interseção não passar completamente por uma superfície, será impossível recortar e a superfície afetada será exibida na cor de erro (laranja, por padrão).

Inverter recorte 1/Inverter recorte 2

Quando ativada, recorta a superfície associada na direção oposta.

Semente U/V

Altera a localização de UV do valor semente na superfície 1, a primeira superfície clicada. Se houver uma escolha de interseções, será utilizada a interseção mais próxima ao ponto de propagação para criar a curva.

Implementação Curva de interseção entre superfícies (hora de modificação)

Recorte 1/Recorte 2

Quando ativada, recorta uma superfície de acordo com a curva de interseção. Quando desativado, a superfície não recortada. Recorte 1 recorta a primeira superfície pai clicada e Recorte 2 recorta a segunda superfície pai.

Se a curva de interseção não passar completamente por uma superfície, será impossível recortar e a superfície afetada será exibida na cor de erro (laranja, por padrão).

Inverter recorte 1/Inverter recorte 2

Quando ativada, recorta a superfície associada na direção oposta.

Semente U/V

Altera a localização de UV do valor semente na superfície 1, a primeira superfície clicada. Se houver uma escolha de interseções, será utilizada a interseção mais próxima ao ponto de propagação para criar a curva.

Substituir primeira superfície/Substituir segunda superfície

Permite substituir as superfícies principais. Clique no botão e, a seguir, selecione a superfície para substituir a primeira ou a segunda superfície original.
