Spline de flange largo

Use o Flange largo para criar uma spline fechada com a forma de uma letra maiúscula I. É possível especificar os cantos internos entre a teia vertical e os flanges horizontais da seção.

• Painel Criar > (Formas) > Splines estendidas > Implementação Tipo de objeto > Flange largo
• menu Padrão: menu Criar > Formas estendidas > Flange largo
• menu Alt: menu Objetos > Formas estendidas > Flange largo

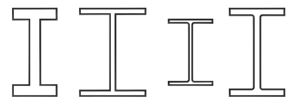

Exemplo de flange largo

Dica: Ao criar uma spline de Flange largo, é possível usar o mouse para fazer panorama e orbitar a viewport entre os passos. Para aplicar pan no viewport, arraste com o botão central do mouse ou a roda de rolagem com a roda do mouse. Para girar a viewport, pressione e mantenha pressionada a tecla Alt e arraste com o botão central do mouse ou a roda de rolagem com a roda do mouse.

Procedimentos

Para criar uma spline de Flange largo:

1. Vá para o painel Criar e ative (Formas).
2. Abra a Lista de formas e selecione Splines estendidas.
3. Clique em Flange largo.
4. Arraste e solte o botão do mouse para definir o tamanho inicial do flange largo.
5. Mova o cursor e clique para definir a espessura das paredes do flange largo.

Interface

Menus suspensos Renderização e Interpolação

A maioria das formas com base em splines compartilha esses parâmetros. Para obter detalhes, consulte o menu suspenso Renderização e o menu suspenso Interpolação.

Método de criação lançamento

A forma Flange largo oferece a opção de método de criação padrão: Centro ou Borda. Para obter detalhes, consulte o menu suspenso Método de criação.

Menu suspenso Entrada pelo teclado

Cria uma spline de Flange largo a partir do teclado. Use as configurações X/Y/Z para especificar o ponto central e o restante dos parâmetros para especificar as dimensões e, em seguida, clique em Criar. Depois de criar a spline, é possível utilizar os controles de implementação de parâmetros para ajustar suas configurações (consulte a seguir).

Desenvolvimento de parâmetros

Comprimento

A altura da teia vertical do flange largo.

Largura

A largura dos flanges horizontais que cruzam o flange largo.

Espessura

A espessura da teia e dos flanges.

Raio do canto

O raio dos quatro cantos internos entre a teia vertical e os flanges horizontais.

Nota: Tome cuidado ao ajustar essas configurações. Não há relações de restrição entre elas. Portanto, é possível definir um raio (Raio do canto) que é maior que o comprimento da Web ou a largura da Flanges.
