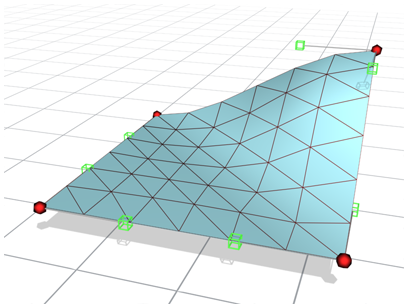

O Patch tri cria uma grade plana com 72 faces triangulares. A contagem de faces permanece em 72, independentemente de seu tamanho. As faces tornam-se maiores para preencher a área, conforme o tamanho da grade é aumentado.
Procedimentos
Para criar um Patch tri:
- No painel Criar, ative Geometria. Escolha Grades de patch na lista suspensa e na implementação Tipo de objeto, clique em Patch tri.
- Arraste sobre qualquer viewport para criar o patch.
Para editar um Patch tri:
- Selecione um Patch Tri.
- No painel Modificar, clique com o botão direito do mouse em Patch Tri na vista de pilha e escolha Patch editável.
O Patch tri recolhe-se em um Patch editável.
- Na implementação Seleção de patch editável, clique em Vértice.
- Em qualquer viewport, selecione um vértice no objeto de patch e mova o vértice para alterar a topologia da superfície.
É possível animar os vértices e os vetores com um modificador de Patch editável.

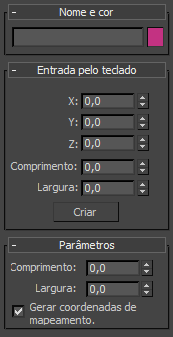

Interface
Menu suspenso Nome e Cor
O menu suspenso Nome e Cor permite renomear objetos e alterar sua cor de estrutura de arame.
Menu suspenso Entrada pelo teclado
- X/Y/Z
-
Define o centro da correção.
- Comprimento
-
Define o comprimento da correção.
- Largura
-
Define a largura da correção.
- Criar
-
Cria uma correção com base nos valores de XYZ, comprimento e largura.
Desenvolvimento de parâmetros
- Comprimento, Largura
-
Define as dimensões da grade nas unidades atuais.
- Gerar coordenadas de mapeamento
-
Cria coordenadas de mapa para aplicar materiais mapeados. Padrão=desativado.
