Curva projetada normal

Um curva projetada normal fica em uma superfície. Ela tem base em uma curva original, que é projetada na superfície na direção das normais da superfície.

• Selecionar um objeto NURBS. > Painel Modificar > Implementação Criar curvas > Caixa de diálogo do grupo Curvas dependentes > Proj. de normal Reparam.
• Selecionar um objeto NURBS. > Painel Modificar > Caixa de ferramentas NURBS > (Criar curva projetada normal)

É possível usar curvas projetadas de normal para recortar.

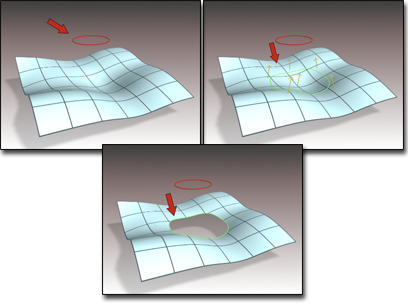

Recortar uma superfície com uma curva projetada normal

Se a projeção intersecta a superfície em duas ou mais localizações, a interseção mais próxima ao ponto de propagação é a que cria a curva.

Procedimentos

Para criar uma curva projetada normal:

O objeto NURBS deve conter pelo menos uma superfície e uma curva.

1. Na caixa de ferramentas NURBS, ative (Criar curva projetada normal).
2. Clique na curva e, em seguida, clique na superfície na qual deseja que a curva projetada normal esteja.

   Se a curva puder ser projetada na superfície na direção normal da superfície, a curva projetada será criada. A curva pai original pode ir "para fora da aresta da superfície". A curva projetada somente é criada onde a projeção e a superfície possuem uma intersecção.

Interface

Implementação Curva projetada normal (tempo de criação)

Grupo Controles de recorte

Recortar

Quando ativado, apara a superfície contra a curva. Quando desativado, a superfície não recortada.

Se é possível Recortar com esta curva, a superfície é exibida na cor laranja erro (por padrão). Por exemplo, a curva é inutilizada para aparar se ela não cruza a aresta da superfície ou forma um contorno fechado.

Inverter recorte

Quando ativado, apara a superfície na direção oposta.

Semente U/V

Altere a localização de UV do valor semente na superfície. Se houver opções de projeções, a projeção mais próxima do ponto semente será a usada para criar a curva.

Implementação Curva projetada normal (tempo de modificação)

Grupo Controles de recorte

Recortar

Quando ativado, apara a superfície contra a curva. Quando desativado, a superfície não recortada.

Se é possível Recortar com esta curva, a superfície é exibida na cor laranja erro (por padrão). Por exemplo, a curva é inutilizada para aparar se ela não cruza a aresta da superfície ou forma um contorno fechado.

Inverter recorte

Quando ativado, apara a superfície na direção oposta.

Semente U/V

Altere a localização de UV do valor semente na superfície. Se houver opções de projeções, a projeção mais próxima do ponto semente será a usada para criar a curva.

Substituir curva/substituir superfície

Permite substituir os subobjetos pai. Clique no botão e, em seguida, clique em uma curva ou superfície para substituir o objeto pai original.
