Deformação chanfro

Quase todos os objetos encontrados no mundo real são chanfrados. Como é difícil e caro fabricar uma borda perfeitamente afiada, a maioria dos objetos são criados com bordas chanfradas, com filetes ou suavizadas. Use a deformação Chanfro para simular esses efeitos.

• Selecione um Objeto elevado. > painel Modificar > implementação Deformações > Chanfro

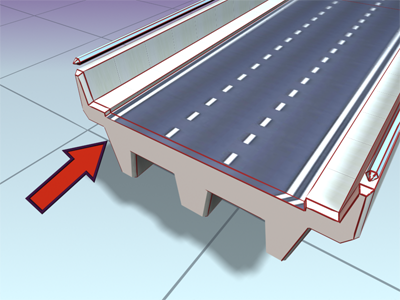

Rodovia com bordas chanfradas

Nota: O Chanfro não está disponível quando a saída de elevação está definida como Patch.

Estas são as propriedades das curvas de deformação de Chanfro:

• A única curva vermelha é para a quantidade de chanfro.
• Os valores de chanfro são especificados em unidades atuais.
• O valor de curva padrão é 0 unidades.
• Os valores positivos reduzem a forma, aproximando-a do caminho.
• Os valores negativos adicionam à forma, afastando-a do caminho.

Quando as formas são aninhadas, a direção do chanfro é invertida para as formas interiores.

Consulte a caixa de diálogo Deformação para obter informações específicas sobre os controles da caixa de diálogo.

Chanfragem normal e adaptativa

A caixa de diálogo Deformação de chanfro fornece três tipos de chanfragem: Normal, Adaptativa linear e Adaptativa cúbica. Eles estão disponíveis em um submenu na extremidade direita da barra de ferramentas da caixa de diálogo.

Com a chanfragem Normal, a forma chanfrada permanece paralela à original, independentemente do ângulo de bifurcação da forma. Ângulos de bifurcação mais abertos combinados com quantidades excessivas de chanfro resultam em ultrapassagem na bifurcação.

A chanfragem Adaptativa altera o comprimento da forma de chanfro de acordo com o ângulo da bifurcação. A Linear adaptativa altera o comprimento até o ângulo de uma forma linear. A Adaptativa cúbica altera mais em ângulos mais abertos do que em ângulos mais fechados, produzindo um efeito sutilmente diferente. As duas formas de chanfragem adaptativa resultam em bordas chanfradas não paralelas e ambas são menos prováveis de produzir chanfros inválidos devido a ultrapassagens na bifurcação.

Para visualizar as diferenças entre os três tipos de chanfragem, eleve uma forma de estrela ao longo de um caminho reto e aplique um chanfro. Ao alternar entre os três tipos de chanfragem, você verá a diferença no contorno do chanfro. Altere um raio da estrela para examinar a chanfragem com ângulos de bifurcação mais abertos e mais fechados.

Procedimentos

Para usar a deformação Chanfro:

1. Selecione um objeto elevado.
2. Clique em Elevação na exibição da pilha modificadora.
3. Clique em Chanfro na implementação Deformações.
4. Ajuste a curva de deformação.
