Utilize o OilTank para criar um cilindro com coberturas convexas.
-
Painel Criar >
(Geometria) > Primitivas estendidas > Implementação Tipo de objeto > Botão OilTank
Exemplos de tanques de óleo
Procedimento
Para criar um tanque de óleo:
- No menu Criar, selecione Primitivas estendidas
Tanque de óleo. - Arraste o mouse para definir o raio da base do tanque de óleo.
- Solte o botão do mouse e, em seguida, mova o mouse verticalmente para definir a altura do tanque de óleo. Clique para definir a altura.
- Mova o cursor na diagonal para definir a altura das coberturas convexas (em direção à parte superior esquerda para aumentar a altura; em direção à parte inferior direita para diminuir).
- Clique novamente para concluir o tanque de óleo.

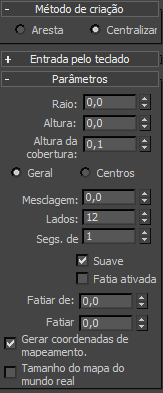

Interface
Implementação Método de criação
- Borda
-
Desenha o objeto de uma aresta a outra. É possível alterar a localização do centro movendo o mouse.
- Center
-
Desenha o objeto do centro para fora.
Parameters rollout
- Raio
-
Define o raio do tanque de óleo.
- Altura
-
Define a cota ao longo do eixo central. Os valores negativos criam o tanque de óleo abaixo do plano de construção.
- Altura da cobertura
-
Define a altura das coberturas convexas. O valor mínimo é 2,5 por cento da configuração do raio. O valor máximo é 99 por cento da configuração do raio, a não ser que o valor absoluto da configuração de altura seja menor do que o dobro da configuração do raio, em cuja situação a altura da cobertura não deve exceder 49,5 por cento do valor absoluto da configuração de altura.
- Geral/Centros
-
Determina o que o valor Altura especifica. A altura Geral é a altura total do objeto. Centros é a altura da seção central do cilindro, não incluindo suas coberturas convexas.
- Mesclar
-
Quando for maior que 0, cria um chanfro na aresta das coberturas.
- Lados
-
Define o número de lados em torno do tanque de óleo. Para criar um objeto de forma suave e arredondada, utilize um número maior de lados e ative a opção Suave. Para criar um tanque de óleo com lados planos, utilize um número menor de lados e desative a opção Suave.
- Altura Segs
-
Define o número de divisões ao longo do eixo principal do tanque de óleo.
- Suave
-
Mescla as faces do tanque de óleo, criando uma aparência suave em vistas renderizadas.
- Slice ativado
-
Ativa a função Slice. Padrão=desativado.
Ao criar uma fatia e, em seguida, desativar a opção Fatiar, o tanque de óleo inteiro reaparecerá. É possível, portanto, utilizar esta caixa de seleção para alternar entre as duas topologias.
- Slice de, Slice para
-
Define o número de graus em torno do eixo Z local a partir um ponto zero no eixo X local.
Para ambos os parâmetros, os valores positivos movem o final do Slice no sentido anti-horário, e os valores negativos movem no sentido horário. A configuração pode ser feita primeiro. Quando os extremos se encontram, todo o tanque de óleo reaparece.
- Gerar coordenadas de mapeamento
-
Gera coordenadas para aplicar materiais mapeados ao tanque de óleo. Padrão=ativado.
- Real-World Map Size
-
Controla o método de dimensionamento usado para materiais mapeados de textura aplicados ao objeto. Os valores de dimensionamento são controlados pelas configurações Usar dimensionamento do mundo real encontradas na Implementação Coordenadas do material aplicado. Padrão=desativado.
