Utilize o primitivo Extrusão em L para criar um objeto em forma de L com extrusão.
-
Painel Criar >
(Geometria) > Primitivos estendidos > implementação Tipo de objeto > botão Extrusão em L

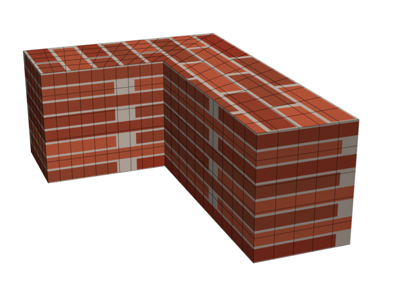

Exemplo de Extrusão em L
Procedimento
Para criar um objeto Extrusão em L:
- No menu Criar, selecione Primitivos estendidos
Extrusão em L. - Arraste o mouse para definir a base. (Pressione Ctrl para restringir a base a um quadrado).
- Solte o botão do mouse e mova o cursor verticalmente para definir a altura da extrusão em L.
- Clique e mova o mouse verticalmente para definir a espessura ou a largura das paredes da extrusão em L.
- Clique para concluir a extrusão em L.
Interface
Implementação Método de criação
- Cantos
-
Desenha o objeto desde um canto ao outro. É possível alterar a localização do centro movendo o mouse.
- Center
-
Desenha o objeto do centro para fora.
Implementação Parâmetros
- Comprimento lateral/frontal
-
Especifique o comprimento de cada "perna" do L.
- Largura lateral/frontal
-
Especifique a largura de cada "perna" do L.
- Altura
-
Especifica a altura do objeto.
- Segs laterais/frontais
-
Especifique o número de segmentos de uma determinado "perna" do objeto.
- Segs. largura/altura
-
Especifique o número de segmentos da largura e da altura gerais.
Nota: As dimensões do objeto (Traseiro, Lateral, Frontal) são identificadas como se ele tivesse sido criado nas viewports Parte superior ou Perspectiva e visto a partir da parte frontal no espaço universal. - Gerar coordenadas de mapeamento
-
Define as coordenadas necessárias para aplicar materiais mapeados ao objeto. Padrão=ativado.
- Real-World Map Size
-
Controla o método de dimensionamento usado para materiais mapeados de textura aplicados ao objeto. Os valores de dimensionamento são controlados pelas configurações Usar dimensionamento do mundo real encontradas na Implementação Coordenadas do material aplicado. Padrão=desativado.
