ovo

Utilize ovo para criar uma forma oval.

• Painel Criar > (Formas) > Splines > implementação do Tipo de Objeto > Ovo
• menu Padrão: menu Criar > Formas > Ovo
• menu Alt: menu Objetos > Formas > Ovo

Dica: Ao criar uma spline ovalada, é possível usar o mouse para efetuar a panorâmica e girar a viewport entre as etapas. Para deslocar o viewport, arraste com o botão do meio do mouse ou gire a roda do mouse. Para girar a viewport, mantenha pressionada a tecla Alt e arraste com o botão do meio do mouse ou gire a roda do mouse.

Uma forma de ovo é um oval com apenas um eixo de simetria.

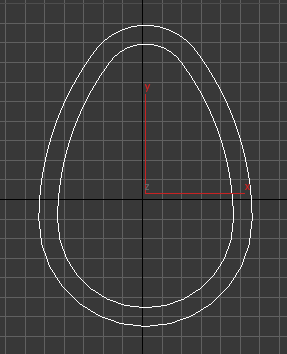

Uma spline de ovo completa

A spline de ovo é oferecida na peça para dar suporte ao recurso de Redes de Tubulação do Autodesk Civil View.

Procedimento

Para criar uma spline de ovo:

1. Vá para o painel Criar e ative (Formas).
2. Clique em ovo.
3. Na viewport, arraste verticalmente para definir as dimensões do ovo. Arraste na horizontal para alterar a orientação da ovo (seu ângulo).
4. Solte o botão do mouse.

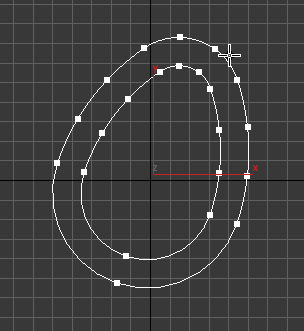

   Uma spline de ovo durante a criação

   Se você desativar o contorno antes de começar a criar o ovo, a criação da forma de ovo será concluída.

5. Arraste novamente para definir a localização inicial do contorno e, a seguir, clique para concluir a criação da ovo.

Interface

Menus suspensos Renderização e Interpolação

A maioria das formas com base em splines compartilha esses parâmetros. Para obter detalhes, consulte o menu suspenso Renderização e o menu suspenso Interpolação.

Menu suspenso Entrada pelo teclado

Cria uma spline de ovo a partir do teclado. Use as configurações X/Y/Z para especificar o ponto central e o resto dos parâmetros para especificar as extensões de comprimento e a largura e, a seguir, clique em Criar. Após criar um spline, é possível utilizar os controles da Implementação de parâmetros para ajustar as configurações (veja a seguir).

Desenvolvimento de parâmetros

Comprimento

Define o comprimento do ovo (eixo longo).

Largura

Define a largura do ovo (eixo curto).

Contorno

Quando ativado, cria um contorno que é um conjunto adicional da forma de ovo na forma principal. Padrão=ativado.

• Espessura Enquanto o Contorno estiver ativado, define o deslocamento entre a forma do ovo principal e seu contorno.

Ângulo

Define o ângulo de ovo; isto é, a rotação em torno do eixo local Z da forma. Quando o ângulo for igual a 0,0, o comprimento de ovo é vertical, com a extremidade estreitana parte superior.
