Nesta lição, você irá usar a operação de subtração booleana para adicionar um átrio na frente da entrada do edifício.
Configurar a lição:
- Continue trabalhando a partir da lição anterior ou abra building2_floors_glazed.max.
Para adicionar uma abertura para a entrada no edifício:
- No
painel Criar, ative
(geometria), o tipo de objeto suspensa, clique para ativar a caixa.
Esta caixa será utilizada em uma operação de subtração para criar uma abertura para os lados esquerdo e direito do edifício.

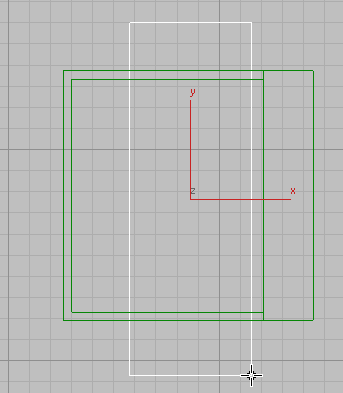

- Ative a vista superior, arraste para criar uma caixa, como mostrado na ilustração em seguida, com a parte superior e inferior das extremidades da caixa salientes desde a parte superior e inferior dos lados da Torre do objeto. As dimensões exatas não são importantes neste momento.
- Na implementação dos parâmetros, defina as cotas da caixa, como se segue:
- Comprimento =50.0m
- Largura =18.0m
- Altura =36.0m
- Clique em
(Alinhar) e, em seguida, selecione Objeto de torre de alinhamento para exibir a caixa de diálogo de seleção.
- No grupo Alinhar posição, ativar a posição X e Y da posição, selecione Centro tanto o objeto atual e o destino grupos de objetos. Clique em OK.
Isto alinha a caixa é criado ao centro do Torre objeto.

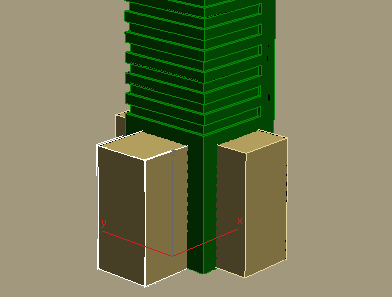

Em seguida, você precisa criar uma segunda caixa que será usada em uma operação de subtração para criar uma abertura para a frente do edifício.
- No painel Criar, ative (geometria), o tipo de objeto suspensa, clique para ativar a caixa.

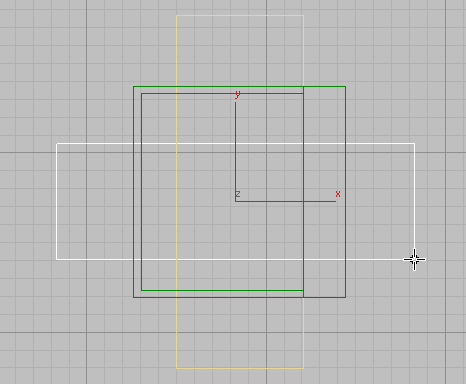

- Ative a vista superior, arraste para criar uma caixa, como mostrado na ilustração em seguida, com as extremidades da caixa saliente dos lados esquerdo e direito do Torre objeto.
- Defina as dimensões da caixa, como segue:
- Comprimento=18.0m
- Largura=41.0m
- Altura=36.0m
- Clique em (Alinhar) e, em seguida, clique em Torre de objeto.
- Na caixa de diálogo Alinhar a seleção do grupo
Alinhar posição, ative a posição X e Y da posição, selecione Centro tanto o objeto atual e o destino grupos de objetos. Clique em OK.
Isto alinha a caixa que acaba de ser criada para o centro da torre.

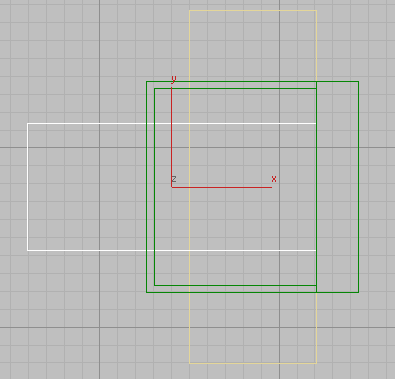

em seguida, você precisa alinhar o lado direito da nova caixa com o lado direito da primeira caixa objeto, para criar uma parede de volta para o modelo.
- Clique em (Alinhar) novamente e, em seguida, clique em Box001 objeto criado no passo 2.
- Na caixa de diálogo Alinhar a seleção do grupo Alinhar posição do grupo, desative a posição Y para posição X está ativada e, em seguida, selecione o máximo em ambos, entre o objeto atual e o destino do grupos de objetos. Clique em OK.
Isto alinha a caixa situada mais à direita para a Aresta da primeira caixa objeto.
Subtraia a geometria da torre:
-
Selecione a opção Torre objeto e no
painel modificar Implementação de parâmetros operação Grupo, selecione subtração.

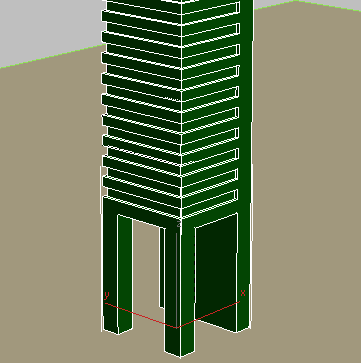

- Na Implementação de seleção booleana, ative o botão de Iniciar e, em seguida, clique nas duas caixas que você criou no procedimento anterior. A operação de subtração cria o intervalo para a área de entrada.
- Clique no botão Início selecionando novamente para desativá-lo.
Salvar o trabalho:
- Salvar a cena como my_building2_atrium.max.
