Os blocos são objetos compostos normalmente usados para símbolos, peças, vistas de detalhe e blocos de margens e carimbo.

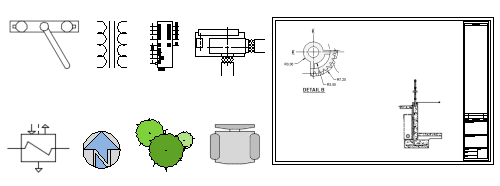

Um bloco consiste em um ou mais objetos combinados para criar um único objeto. A seguir estão alguns exemplos de blocos inseridos em desenhos.
O uso de blocos oferece as seguintes vantagens:
- É possível garantir a uniformidade entre cópias idênticas de mobília, conexões, peças, símbolos e blocos de margens e carimbo em desenhos.
- É possível inserir, girar, dimensionar, mover e copiar blocos com muito mais rapidez que operar em seleções de objetos geométricos individuais.
- Se você editar ou redefinir a definição de bloco, todas as referências de bloco no desenho serão atualizadas automaticamente.
- É possível incluir dados, como números de peça, custos, datas de serviço e valores de desempenho nos blocos. Os dados são armazenados em objetos especiais denominados atributos de bloco.
- É possível reduzir o tamanho de arquivo de um desenho inserindo várias referências de bloco em vez de duplicar a geometria do objeto.
Dica: Com o acesso on-line, é possível fazer o download de arquivos de desenho do AutoCAD a partir dos sites da Web de fornecedores e prestadores de serviços. Essa opção pode lhe poupar uma quantidade de tempo significativa, mas verifique para garantir que esses desenhos estejam desenhados corretamente e em escala.
