Selecionar Corte trocoidal ativa a capacidade de detectar e evitar sobrecarga de ferramenta. Conforme a ferramenta se aproxima de sobrecarga, o FeatureCAM posiciona automaticamente um caminho trocoidal para remover a sobrecarga. Isso ocorre em cantos, em canais estreitos, ranhuras e no primeiro corte de um percurso offset que é, em efeito, um canal estreito.
Como uma pequena sobrecarga de ferramenta pode ser aceitável, você pode controlar Corte trocoidal com o atributo Evitar sobrecarga (% Passo_lateral). Essa é a porcentagem de sobrecarga permissível do passo lateral existente. Assim, se você utilizar um passo lateral de 10 mm e configurar Evitar sobrecarga (% Passo_lateral) como 10%, movimentos trocoidais não começarão a aparecer até que uma condição de sobrecarga de 10% (ou 1 mm) seja excedida.

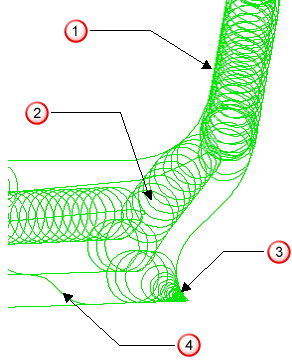

Observando um detalhes um percurso típico:
- Canal
- Primeiro corte
- Canto agudo
- Ligação suave
Visualizando um canto de forma detalhada, você pode observar os caminhos trocoidais mais facilmente:
