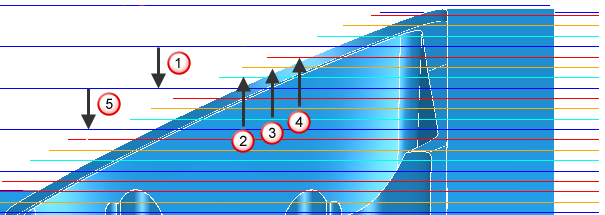

Diagrama de corte escalonado

O primeiro passo é uma camada principal.

O passo seguinte é a camada de corte de degrau mais baixa.

e Os passos seguintes são as camadas de corte escalonado até a camada principal anterior.

A próxima camada principal.

As camadas principais são cortadas de cima para baixo como de costume. As camadas intermediárias são cortadas de baixo para cima. Isso é possível porque a profundidade de corte é sempre menor que a profundidade de corte (ou Passo vertical) para a camada principal. Essa é a maneira mais eficiente de cortar a peça pois reduz o número de passos e aumenta a profundidade de corte de cada passo.
