Para exibir esse diálogo, clique no botão Reusinagem na guia Estratégia.
Nenhum — Selecione essa opção para não executar reusinagem.
Diâmetros múltiplos de ferramenta

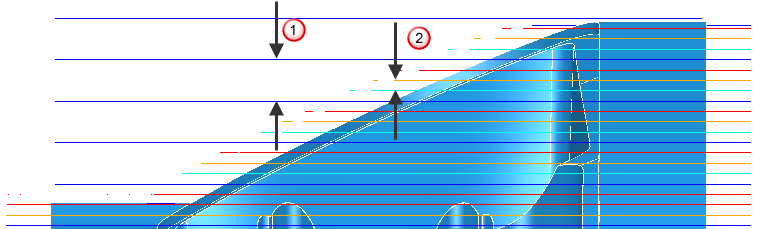

Corte escalonado — Essa opção usina os terraços que de outra forma permaneceriam durante um percurso de desbaste nível Z com a mesma ferramenta no mesmo percurso. Os terraços são usinados de baixo para cima. O FeatureCAM aumenta o avanço das camadas intermediárias conforme a profundidade de corte diminui progressivamente, o que permite uma taxa constante de remoção de volume.
Subida — Insira a distância entre níveis de corte intermediários.
Passo para baixo da camada principal.
Passo para cima da camada intermediária.
A camada principal remove a maior parte do material. As camadas intermediárias removem os terraços restantes após a camada principal.
Detectar material + espesso que — Insira um valor limiar. O FeatureCAM ignora material de resíduo que seja mais fino que o limiar especificado.
Expandir área por — Insira a distância pela qual expandir as áreas de resíduo, medida ao longo da superfície. Utilize com o valor Detectar material + espesso que para reduzir as áreas a serem usinadas aos detalhes (por exemplo, cantos), e então aplicar um pequeno offset a essas áreas para assegurar que todos os detalhes (por exemplo, nos cantos) sejam usinados.

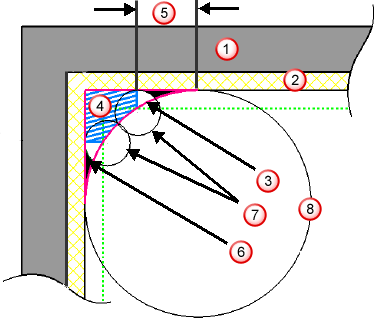

Modelo
Espessura
Material de resíduo real (destacado em cor de rosa)
Material de resíduo detectado (área hachurada em azul)
O quanto é necessário expandir a área para incluir todo o material de resíduo
Material não detectado (área em preto)
Ferramenta
Ferramenta de referência
Aumentar avanço p/ passos intermediários — Selecione para aumentar o Avanço das camadas intermediárias. Como o passo vertical das camadas intermediárias é menor que o da camada principal, você pode aumentar o avanço das camadas intermediárias e ainda manter a carga da ferramenta. Cada camada intermediária pode apresentar um avanço crescente conforme a profundidade de corte diminui progressivamente.
% Aumento máx. avanço — Insira o máximo avanço de corte permitido para as camadas intermediárias como uma porcentagem do avanço normal. Esse valor precisa ser maior que 100%. Um valor de 300 significa que o avanço de corte das camadas intermediárias pode ser até três vezes mais rápido que o avanço para as camadas principais.
