Configuração (fixações múltiplas)

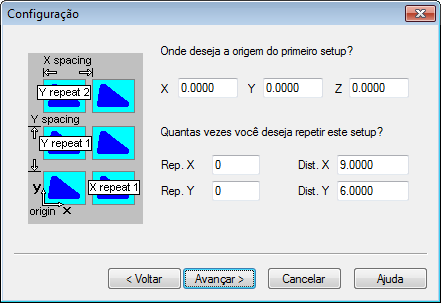

Você pode utilizar o diálogo Configuração para especificar o número de cópias e posições de Setups.

Para completar o diálogo Configuração:

1. Insira as coordenadas da origem do primeiro Setup nos campos X, Y e Z.
2. Caso deseje repetir o Setup no documento de fixação múltipla, insira o número de repetições e o espaçamento entre Setups. Setups repetidos são organizados numa estrutura retangular.

   Dist. X e Dist. Y são os espaços entre origens de peça. Dependendo do seu processador, esses números de espaçamento podem não ter qualquer efeito na peça quando produzida na máquina. Isso é controlado pelo ID de Fixação e como o ID de Fixação é usado para posicionar outras peças com relação umas às outras.

   Nota: Você pode inserir valores negativos.

   IDs de Fixação de Setups repetidos são numerados sequencialmente a partir do número anteriormente utilizado.

3. Clique em Avançar.

   Se você inseriu valores nos campos Rep. X ou Rep. Y, a guia Layout é exibida, permitindo especificar o layout dos Setups repetidos.

   Caso exista apenas um Setup, o diálogo Prever é exibido.
