Você pode utilizar uma curva para especificar Pontos de mergulho ou Pontos iniciais múltiplos para uma operação.
Para especificar pontos iniciais ou de mergulho múltiplos:
- Crie linhas com pontos de extremidade nas posições que você deseja utilizar como pontos de mergulho ou iniciais.
- Encadeie as linhas para formar uma curva.

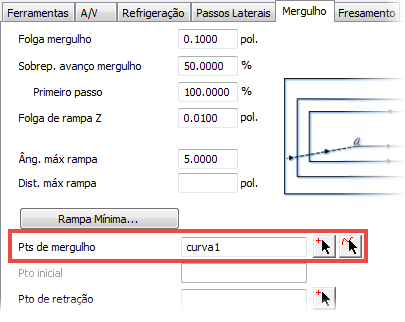

- No diálogo Propriedades da Figura, na guia Mergulho, selecione a sua curva como atributo de Pts de mergulho ou Pto Inicial, por exemplo:
Exemplo:
Essa é uma única figura de Ranhura criada a partir de curvas múltiplas:
Os pontos de pré-furação especificados pelo FeatureCAM estão nas arestas das ranhuras:
Para alterar a posição de pré-furação para todas as ranhuras, crie uma curva que toque o centro de cada ranhura, e selecione essa curva como a opção de Pontos de mergulho na guia Mergulho do diálogo Propriedades da Figura.
A ferramenta pré-fura no centro de cada ranhura em vez de na aresta:
