Por exemplo:
|

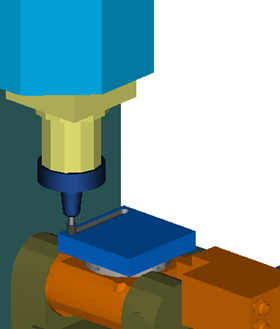

Com um ângulo de orientação de 0, o canal é cortado na direção Y da máquina. |

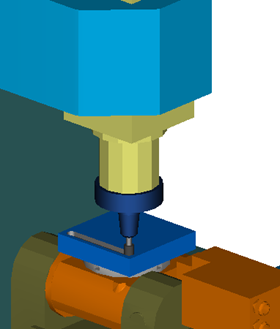

Com um ângulo de orientação de 90, o canal é cortado na direção X da máquina. |
|
|
|
Essa opção somente se aplica se a máquina ferramenta começar na singularidade (onde o eixo Z da máquina ferramenta se alinha com o eixo Z do setup). Se a máquina ferramenta não estiver na singularidade, você pode especificar a orientação eixo C utilizando os seguintes métodos:
- Utilize a opção Usar posição 5 eixos alternativa para especificar uma orientação eixo C de 0 ou 180 graus.
- Utilize a opção Usar Origem deste Setup como Pto Contato no diálogo Posição de Fixação 5 Eixos. Esse método aplica a orientação eixo C a todos os setups na peça, em vez de a operações individuais.
