Novidades: 2022
Se você utilizar estados de modelo em que há relações de peças transversais, as alterações na geometria de origem poderão causar resultados inesperados. Nesses casos, pode ser que haja várias soluções, quando o esperado é ter apenas uma. Os estados de modelo não são recomendados nos seguintes casos:
Contorno projetado
Um estado de modelo contém um contorno projetado de outra peça em que um estado de modelo controla o tamanho da operação. A geometria de contorno é alterada quando você edita o tamanho na peça de origem. Esse comportamento pode alterar inesperadamente o tamanho das operações que consomem o contorno projetado.
Gerador da estrutura

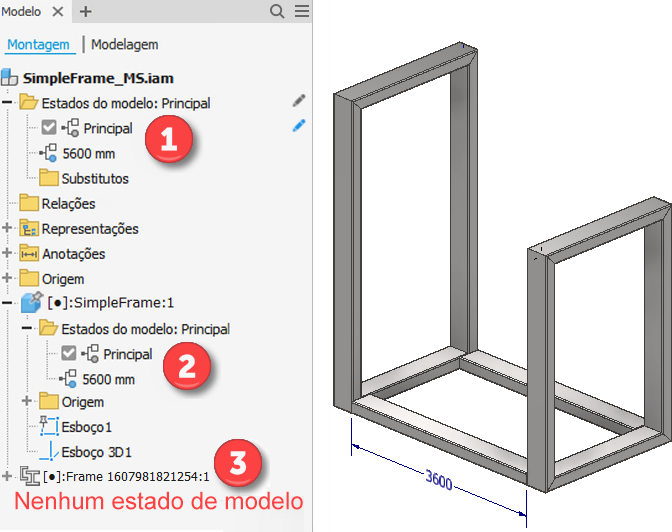

Na imagem a seguir, os estados de modelo em SimpleFrame_MS (1) consomem as cotas de esboço especificadas no estado de modelo ativo de SimpleFrame (2).
A montagem de estrutura gerada pelo sistema Frame(3) controla o layout atual. Ela contém uma cópia da geometria de esboço em SimpleFrame. Como os estados de modelo não são permitidos no arquivo de estrutura, não há como sincronizar o esboço Frame com os estados de modelo em SimpleFrame. O esboço de esqueleto Frame sempre reflete as cotas especificadas no estado de modelo de SimpleFrame:1 ativo no momento.
Como Frame não tem ciência dos estados de modelo, existem várias soluções, quando o esperado é apenas uma. Isso resulta em alterações inesperadas na montagem e nos desenhos criados com base nela.
