Para analisar uma seção transversal

É possível gerar uma análise de seções transversais simples ou avançada.

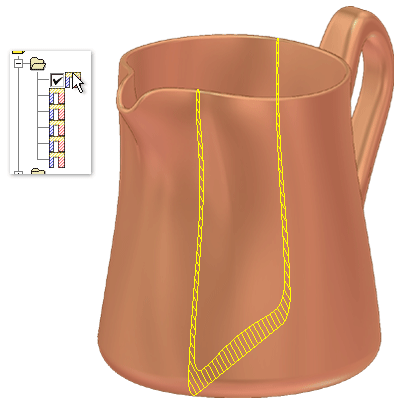

A seguinte animação mostra a maneira de selecionar seções transversais salvas no navegador. Clique em F5 para reproduzir a animação.

É possível criar dois tipos de análises de peça de seção transversal no Autodesk Inventor:

Gerar uma análise simples de seções transversais

  1. Clique em guia Inspecionar painel Análise Seção
  2. (Opcional) insira um nome personalizado para a análise.
  3. Clique em Simples .
  4. Utilize o Seletor de plano para selecionar uma face plana ou um plano de trabalho na janela de desenho.
  5. Clique em uma seta de direção ( ou ) para alterar o lado que será cortado.
  6. Especifique o valor Deslocamento da seção ou arraste o plano na janela de desenho para especificar o deslocamento.
  7. Clique em Ok para executar a análise. Ou clique em Aplicar para analisar e manter a caixa de diálogo aberta e continue alterando configurações e executando análises conforme necessário.

Gerar uma análise avançada de seções transversais

  1. Clique em guia Inspecionar painel Análise Seção
  2. (Opcional) insira um nome personalizado para a análise.
  3. Clique em Avançado .
  4. Em Planos de corte, determine o método para selecionar e posicionar a seções:
    • Selecionar. Permite selecionar um ou mais planos de trabalho ou faces planas. A seleção define a orientação de seções de análise. Nenhum valor de deslocamento necessário.
    • Criar. Permite selecionar uma face plana ou um plano de trabalho, que é deslocado em uma contagem e um espaçamento especificados para definir a orientação da análise paralela de seções transversais.
    Nota: Os planos de seção que não fazem interseção com o sólido não têm qualquer área e não aparecem em resultados de análise.
  5. Se você clicou em Criar na etapa anterior, especifique o seguinte:
    • Número de seção. Especifique o número de seções a serem analisadas. As informações de cada seção são exibidas como uma linha na tabela Resultados.
    • Espaçamento de seção. Especifica a distância entre as seções, segundo o Método de espaçamento de seção selecionado. Se Distância estiver selecionado, ele especificará a distância total que as seções devem cobrir. Se Espaçamento estiver selecionado, este comando define o espaçamento entre as seções.
    • Inverter . (Opcional) clique para reverter a direção das seções. Se a contagem de seções for par, utilize a opção Inverter para determinar que lado receberá a seção adicional.
    • Plano médio . (Opcional) marque a caixa Plano médio para distribuir os planos de corte nos dois lados do plano original.
    • Método de espaçamento de seção. Selecione Distância para especificar a distância total que as seções devem cobrir. Selecione Espaçamento para especificar o espaçamento entre as seções.
  6. Em Espessura da parede, defina os valores Máximo e Mínimo para a análise. Os valores de espessura são uma distância linear que representa a espessura de parede mínima e máxima para a peça.
  7. Personalize como você deseja exibir os resultados da análise:
    • Filtre os cortes que são exibidos na tabela Resultados e na janela de desenho. Selecione Exibir tudo, Ocultar tudo ou Mostrar violações para ver somente cortes que excedam a espessura mínima ou máxima.
    • Clique na coluna Visível para ativar ou desativar a visibilidade de um corte.
    • Para adicionar e remover colunas da tabela Resultados, clique em Seletor de coluna e, a seguir, arraste os campos da caixa de diálogo Personalização para a tabela Resultados ou da tabela para a caixa de diálogo.
  8. Clique em uma das seguintes opções:
    • Calcular. Gera a tabela Resultados e os gráficos correspondentes na janela de desenho. Calcular também recalcula a análise de seções transversais para atualizar as seções desatualizadas.
    • Exportar. Exporta a tabela Resultados para um arquivo de texto delimitado por guias, que pode ser importado para o Microsoft Excel.
    • Aplicar. Analisa a peça e mantém a caixa de diálogo aberta para alterar as configurações e revisar a análise, conforme necessário.
    • OK. Analisa a peça e fecha a caixa de diálogo.
    Nota: É possível editar uma análise salva e alternar entre Simples e Avançada, mas alternar tipos pode resultar na perda de dados. Por exemplo, se configurar uma série de seções para uma análise avançada, alterar para o tipo Simples, editar a análise novamente e, então, alterar de volta para o tipo Avançado, a configuração da seção da primeira análise Avançada seria perdida.
    Nota: Se o plano ou planos de seção aos quais é feita referência são movidos em futuros cálculos, a análise será atualizada imediatamente se estiver visível. Se não estiver visível, a atualização será produzida na próxima vez que a análise estiver visível e ativa.

Interpretar uma análise avançada de seções transversais

A tabela Resultados exibe informações sobre cada seção analisada, incluindo as informações de espessura de parede e cálculos de propriedades físicas (Centroide, Momentos de inércia e assim por diante). A cor da linha indica se e como uma seção viola as espessuras mínima e máxima.

Cor da linha Descrição
Amarelo A seção está dentro das espessuras mínima e máxima.
Vermelho As áreas de seção têm espessura máxima superior ao permitido.
Azul As áreas de seção têm espessura mínima inferior ao permitido.
Roxo As áreas de seção têm valores acima e abaixo da espessura mínima e máxima permitida.
Cinza A seção não está visível e está desatualizada. As seções se tornam obsoletas se o modelo foi alterado desde a última realização da análise.

Na janela de desenho, cada seção marcada como visível na tabela de resultados é exibida como uma seção sombreada na seção transversal da peça. Clique em uma linha da tabela para ressaltar a seção correspondente na janela de desenho.

Pause o cursor sobre as seções da janela de desenho para visualizar as informações da ferramenta correspondente com o número de seção, a área e se seu valor excede ou não a espessura mínima e máxima.
