Exercício 2: Anexar um arquivo de desenho

É possível utilizar o Gerenciador de exibição para anexar um arquivo de desenho do AutoCAD.

Nota: Este exercício usa o mapa build_map1.dwg criado no exercício anterior.

Para anexar um arquivo de desenho do AutoCAD

1. Se você ainda não o fez, copie os arquivos de amostra para uma pasta local.

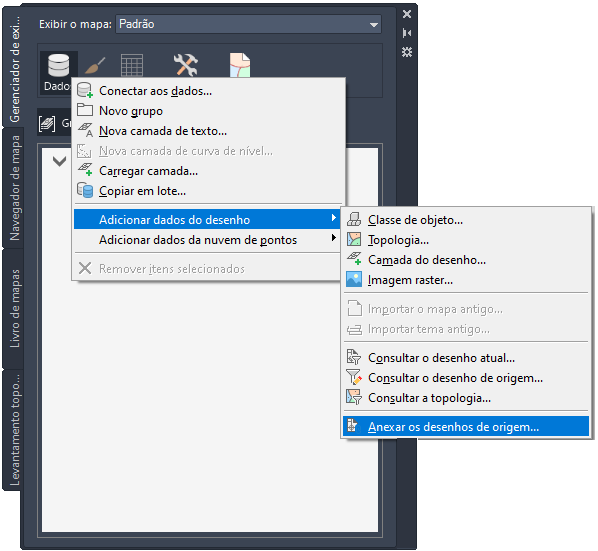

2. No arquivo build_map1.dwg, no Gerenciador de exibição, clique em Dados > Adicionar dados de desenho > Anexar desenhos de origem.

3. Na caixa de diálogo Definir/modificar conjunto de desenhos, clique em Anexar.
4. Navegue para a pasta onde você copiou os arquivos de amostra e selecione Counties.dwg.
5. Clique em Adicionar e, a seguir, clique em OK.
6. Na caixa de diálogo Definir/modificar conjunto de desenho, clique em OK para anexar o arquivo de desenho ao mapa.

   Quando você anexa um desenho, ele não é listado no Gerenciador de exibição e não aparece em seu mapa. No entanto, ela aparece na guia Navegador de mapas do Painel de tarefas em Desenho atual.

   Você " consulta em” objetos do desenho para utilizar em seu mapa, como demonstrado no próximo exercício.

7. Salve o trabalho. Clique em Salvar comoDesenho.

Para prosseguir neste tutorial , vá ao Exercício 3: Consulta de dados do desenho.
