Para trabalhar com camadas em seu mapa

O Gerenciador de exibição organiza os dados em seu mapa em camadas, que é possível exibir estilizar de forma independente.

Para adicionar uma camada de recurso usando o FDO (Oracle, SDF, SHP, WFS)

• Conectar à origem FDO.

Para adicionar uma camada de desenho

• Anexar um desenho e consultar em objetos.

Para adicionar um raster ou camada de superfície

• Conectar à imagem raster ou arquivo ou pasta de superfície.

Para criar um grupo

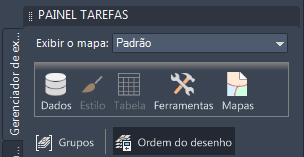

1. No Gerenciador de exibição , clique em Grupos.
2. No Gerenciador de exibição , em Dados Novo grupo.
3. Para alterar o nome do grupo, selecione o grupo e, a seguir, clique no nome existente. Digite um novo nome e pressione Enter.
4. Arraste as camadas para o grupo.

Nota: Até você utilizar a vista Ordem do desenho para especificar uma ordem de desenho, o Conjunto de ferramentas do AutoCAD Map 3D usará a ordem Grupos como a ordem de desenho padrão para o mapa. Uma vez que utilizar a vista Ordem de objetos, alterar a vista em Grupos não afeta a ordem do desenho.

Para alterar a ordem do desenho

1. No Gerenciador de exibição , clique em Ordem do desenho se necessário.

2. Arraste as camadas para cima ou para baixo para alterar sua ordem de exibição.

Itens na parte superior da ordem de desenho são desenhados em cima dos itens abaixo dos mesmos na lista.

Para alterar o estilo da miniatura para uma camada de desenho

1. Selecione a camada.
2. No Gerenciador de exibição , clique no botão Estilo.
3. Na guia Exibir da paleta Propriedades, ao lado de Visualização em miniatura, selecione o estilo de miniatura a usar.

   Por exemplo, selecione o ícone da polilinha para exibir um ícone de uma linha flutuante, ou selecione o ícone do polígono para exibir a hachura ou o preenchimento.

Esta configuração afeta as camadas do Gerenciador de exibição e a legenda para este mapa.
