Os temas variam a exibição dos recursos na camada de recurso com base nas propriedades ou atributos associados com aquela camada.
Por exemplo, um tema para uma camada de pontos pode exibir a localização de lojas de varejo com um símbolo diferente para cada tipo de loja. Um tema da camada do polígono pode exibir cada classificação de uso do solo com uma cor diferente ou sombreado.

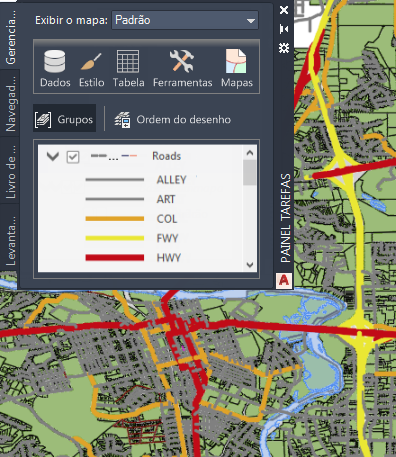

Um tema mostrando estradas caracterizadas por tipo
Regras do tema
Um tema para uma camada do recurso tem um conjunto de faixas de escala e uma regra que corresponde à cada um. Por exemplo, se você estiver tematizando por tamanho de lote, as faixas de escala devem indicar diferentes tamanhos de lote. A primeira faixa pode compreender os lotes entre 1000 pés quadrados e 5000 pés quadrados, a segunda faixa pode compreender os lotes entre 5001 pés quadrados a 10000 pés quadrados, e assim por diante. A primeira regra deve descrever como a primeira faixa aparece no mapa. Por exemplo, os menores lotes pode ter uma cor mais clara e as cores devem ficar mais escuras conforme o tamanho do lote vai aumentando.
As regras podem incluir um estilo visual, uma legenda e uma legenda de recurso.
- As opções de Estilo visual variam, dependendo do tipo de geometria na camada. As opções de estilo de polígono incluem opções de borda e preenchimento; as opções de estilo de linha incluem a espessura , cor e padrão da linha; as opções de estilo de ponto incluem um símbolo, especificações de tamanho e cor.
- A Legenda pode fornecer uma descrição da condição de uma regra. Por exemplo, é possível editar a legenda padrão de modo que ele leia “Lotes pequenos, " em vez de " 1000...2000”.
- As Legendas do recurso exibim os valores de uma propriedade. Por exemplo, você pode legendar lotes com seu endereço ou seus valores de área.
Quando uma camada for desenhada, cada recurso é comparado com as regras na ordem em que estejam listados. A primeira regra para que o recurso atenda a condição é usada para especificar o estilo e a legenda para aquele recurso. Uma condição padrão ou vazia se aplica à todos ors recursos e define o estilo para os recursos que não atendem quaisquer das regras anteriores. Um tema bem construído contém somente uma regra padrão e é o último na lista.
Métodos de distribuição
Quando você criar uma faixa de condições para um tema de recurso, deverá especificar o método de distribuição. Os seguintes métodos estão disponíveis:
| Método | Descrição |
|---|---|
| Igual | A diferença entre os valores alto e baixo é a mesma para cada faixa. Este método é fácil de ser interpretado e é útil para mostrar dados contínuos, como as águas pluviais. |
| Desvio padrão | Os recursos são inseridos em faixas com base na variação de seus valores a partir da média. O Conjunto de ferramentas do AutoCAD Map 3D calcula a média e depois adiciona ou subtrai o desvio padrão em relação à média para criar os intervalos. |
| Quantil | Cada faixa contém um número igual de recursos. Este método é útil para mostrar os dados nos quais os valores são distribuídos por igual. |
| Jenks (Quebras naturais) | As faixas têm base em agrupamentos naturais de valores de dados. Os recursos com valores similares são agrupados. Este método exibe os agrupamentos naturais nos dados. |
| Valores individuais | Os recursos não são agrupados. Esta distribuição é útil se os valores não forem contínuos, há um número fixo de valores e muitos recursos têm o mesmo valor. |
