É possível conectar muitos arquivos de imagem raster utilizando a Conexão de dados. Utilize os recursos de Extensão de raster para inserir e correlacionar imagens de raster com formatos que não são suportados pela Conexão de dados ou para especificar a informação de correlação para imagens que não contém estas informações em seus arquivos.
Alguns aplicativos de edição de imagens, como o Conjunto de ferramentas do AutoCAD Raster Design, armazenam informações sobre localização da imagem em um arquivo de origem de correlação associado.
Ao inserir uma imagem raster usando o comando Inserir uma imagem (Clique na
. Pesquisa), o Conjunto de ferramentas do AutoCAD Map 3D lê as informações de correlação de coordenadas e posiciona a imagem na localização de coordenadas precisa no desenho.

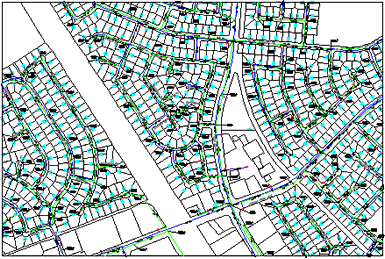

Inserindo uma imagem raster em um mapa de cidade. Mova o cursor sobre a imagem para ver os resultados.
Após inserir a imagem, é possível alterar a ordem de exibição da imagem para ter os recursos e objetos de desenho exibidos na parte superior da imagem.
Quando você insere uma imagem, o Conjunto de ferramentas do AutoCAD Map 3D vincula a imagem ao arquivo de desenho por meio de um nome de caminho ou de um ID de documento de gerenciamento de dados. Ao atualizar uma imagem vinculada, as atualizações aparecem no desenho. Por a imagem não estar incluída no desenho, a imagem não aumenta o tamanho do desenho.
Uma vez inserida uma imagem, é possível inseri-la novamente várias vezes tratando-a como se fosse um bloco. Cada inserção tem seu próprio limite de corte e suas próprias configurações de brilho, contraste, esmaecimento e transparência. Uma única imagem pode ser cortada em várias partes que podem ser reorganizadas no seu desenho.
Formatos de imagem suportados
O Conjunto de ferramentas do AutoCAD Map 3D oferece suporte aos formatos de arquivo de imagem mais comuns usados em computação gráfica, gerenciamento de documentos, mapeamento e sistemas de informações geográficas (SIG). As imagens podem ser bitonais, cinza de 8 bits (escala de cinza), coloridas de 8 bits (cor indexada) ou colorida de 24 bits (True Color).
Vários formatos de arquivo de imagem aceitam imagens com pixels transparentes. Quando a transparência de imagem está ativada, o Conjunto de ferramentas do AutoCAD Map 3D reconhece esses pixels transparentes e permite gráficos na tela do Conjunto de ferramentas do AutoCAD Map 3D para mostrar esses pixels. (Em imagens bitonais, os pixels de plano de fundo podem ser tratados como transparentes.)
Além disso, é possível selecionar a cor transparente para escala de cinza ou imagens coloridas e é possível configurar a opacidade para imagens raster.
O Conjunto de ferramentas do AutoCAD Map 3D oferece suporte aos formatos de arquivo raster a seguir. Alguns formatos, como SID e ECW, são suportados como objetos OLE e não como arquivos de imagem. O Conjunto de ferramentas do AutoCAD Map 3D determina o formato de arquivo do conteúdo do arquivo, e não da extensão do arquivo.
| Tipo | Descrição e versão | Extensão do arquivo |
|---|---|---|
| BMP | Formato bitmap do Windows e OS/2 | .bmp, .rle, .dib |
| CALS-I | Suporte de aquisição assistida por computador e logística | .rst, .gp4, .mil, .cal, .cg4 |
| DOQ | Formato de imagem raster quadrangular de ortofoto digital (usado para fotos aéreas que são processadas para remover a distorção) | .doq |
| ECW | Enhanced Compressed Wavelet (um formato de imagem multirresolução altamente compactado do ER Mapper | .ecw |
| FLIC | Formato de animação digital do Autodesk | .flc, .fli |
| GeoSPOT | Formato SPOT Image Corporation com informações de georeferência | .bil |
| GeoTIFF | TIFF com informações de georeferência | .tif |
| GIF | Graphics Interchange Format (um formato de imagem raster da CompuServe) | |
| IG4 | Image Systems Group 4 | .ig4 |
| IGS | Sistemas de imagem em escala de cinza | .igs |
| IKONOS | Imagens de satélite de 8 ou 16 bits | |
| JFIF | Formato de intercâmbio de arquivo JPEG | .jpg |
| JPEG e JPEG 2000 | Joint Photographics Expert Group | .jpg |
| LANDSAT FAST L7A | Formato de imagem multiespectral usada pelo satélite Landsat 7 | |
| NITF | National Imaging Transmission Format (um formato de imagem de múltiplos quadros normalmente usados por órgãos federais dos EUA e NATO) | |
| PCX | PC Paintbrush Exchange | .pcx |
| PICT | Macintosh PICT1, PICT2 | .pct |
| PNG | Portable Network Graphics | .png |
| QuickBird TIFF | Formato de imagem multiespectral do satélite Quickbird DigitalGlobe | |
| RLC 1 e 2 | Formato Run Length Encoding (a versão 1 não tem nenhum cabeçalho; a versão 2 tem cabeçalhos IST) | .rlc |
| SID (MrSID) | Multi-Resolution Seamless Image Database (um formato LizardTech altamente compactado) | .sid |
| TARGA | Formato de arquivo de imagem TrueVision | .tga |
| TIFF | Tagged Image File Format | .tif |
