Criando um bloco com uma superfície de referência

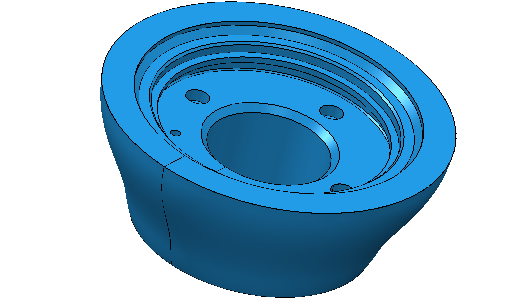

Este exemplo mostra o efeito de utilizar uma superfície de referência ao criar um bloco. Utiliza o modelo Hub.dgk da pasta de Exemplos.

1. No menu de contexto Modelos, selecione Importar Superfícies de Referência.

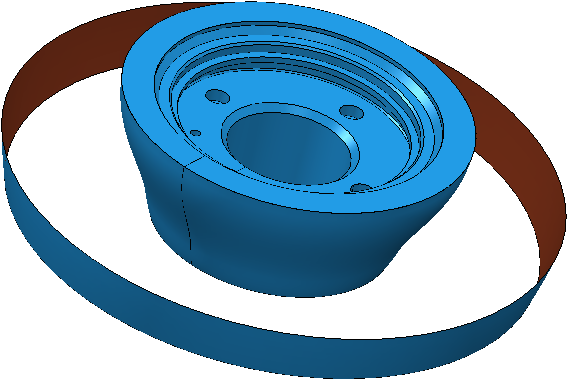

2. Abra o modelo RefSurface.dgk na pasta de Exemplos.



3. Clique na guia Início > painel Setup > Bloco > Bloco para exibir o diálogo Bloco.
   1. Configure Definido por como Cilindro.
   2. Desmarque Incluir superfícies de referência.
   3. Selecione Mostrar.
   4. Clique em Calcular.

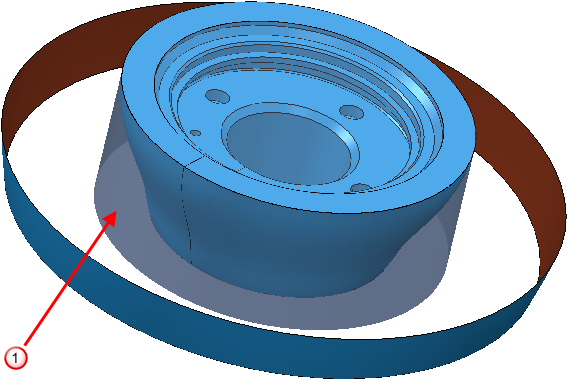

   Bloco excluindo superfície de referência.

4. No diálogo Bloco:
   1. Selecione Incluir superfícies de referência.
   2. Clique em Calcular.

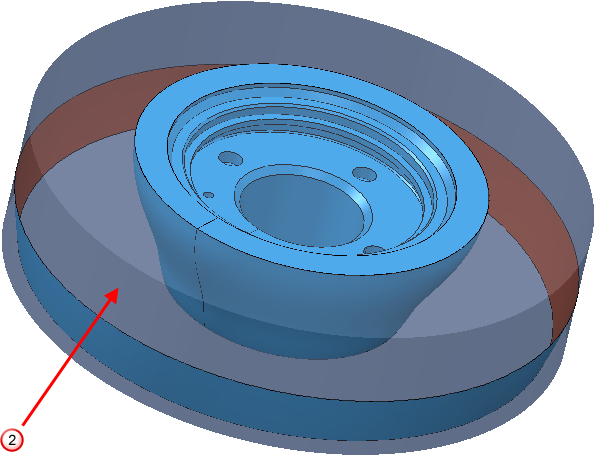

   Bloco incluindo superfície de referência
