Você pode copiar um eletrodo existente para regiões de queima idênticas em diferentes partes do modelo. Você também tem a opção de copiar as superfícies de preenchimento e suportes com o eletrodo e criar folhas de processo. Arquivos de script AGIE e planilhas de sumário podem ser exportados para todos os eletrodos no modelo.
- Crie o eletrodo original em uma das regiões de queima idênticas
- Crie o plano de trabalho fonte. Deve estar em uma figura reconhecível do eletrodo que você acabou de criar.
- Crie o plano de trabalho de destino numa região idêntica. Deve estar na mesma posição relativa que o plano de trabalho fonte. Se você criar várias cópias do eletrodo existente simultaneamente, vários planos de trabalho serão criados.
- Selecione o eletrodo fonte e clique na guia Assistente > painel Eletrodo > Criar para iniciar o Assistente de Eletrodo - Design. O diálogo Copiar Eletrodo é exibido.
- Selecione o plano de trabalho fonte. O plano de trabalho será exibido em rosa, e
irá aparecer próximo a Selecionar plano de trabalho fonte. Você não precisa necessariamente selecionar um plano de trabalho fonte, pois por padrão a posição do plano de trabalho do eletrodo é utilizada. Nesse caso, o alinhamento da base é utilizado como referência para rotação.
- Selecione o plano de trabalho de destino. Um será exibido próximo a Selecionar planos de trabalho de destino.
- Selecione as opções desejadas e clique em Próximo para selecionar suas Opções de exportação.
Para criar a cópia do eletrodo sem exportar, clique em Finalizar.
Você pode utilizar as Opções de Exportação para criar arquivos de script EDM e planilhas de sumário do modo usual. Quando os eletrodos são exportados, a família de eletrodo original será utilizada para queimar todas as posições das cópias. Isso permite a reutilização de eletrodos em várias regiões e pode ser muito mais eficiente.
- Clique em Encerrar. A cópia é verificada quanto a interferência com o sólido ativo e um aviso é exibido caso o eletrodo possa vir a marcar a peça ou não queimar o suficiente.

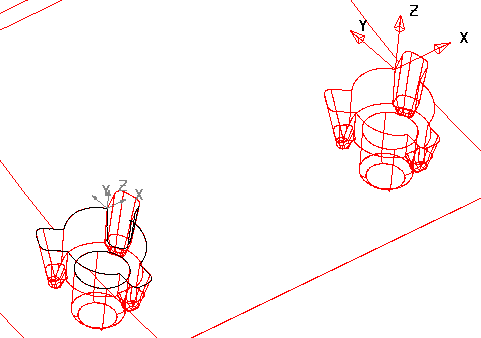

Se a cópia do eletrodo não colidir com a peça, é criada na orientação e posição corretas para cada um dos planos de trabalho de destino. Em modelo de arames as cópias são sombreadas em cinza.
Se você selecionar a opção para criar folhas de processo, a cópia do eletrodo é adicionada em cinza à folha de Montagem Geral e uma folha de detalhe individual é criada para cada cópia do eletrodo.
