Para editar um eletrodo:
- Clique duas vezes no eletrodo ou clique com o botão direito no eletrodo e selecione Modificar no menu de contexto.

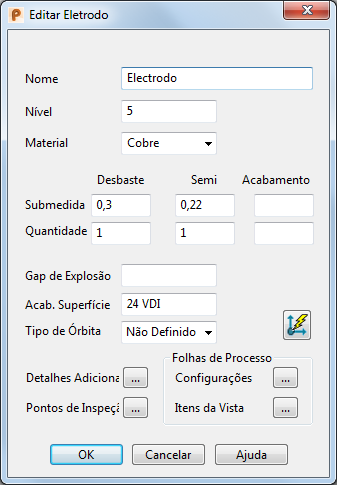

- Utilize as opções da caixa de diálogo Editar Eletrodo para editar as propriedades não geométricas do eletrodo.
Alterar esses valores não afeta a forma física do eletrodo.
- Nome — Insira um nome para o eletrodo.
- Nível — Insira o nível do eletrodo.
- Material — Selecione o material do eletrodo.
- Submedida — Insira os valores de Submedida para os eletrodos Desbastador, Semi e Acabador.
- Quantidade — Insira o número de eletrodos de Desbaste, Semi e Acabamento na família de eletrodos.
- Gap de Explosão — Insira o gap de explosão.
- Acabamento de Superfície — Insira o acabamento de superfície do eletrodo.
- Tipo de Órbita — Selecione o padrão de órbita na lista para controlar o movimento do cabeçote da máquina durante EDM.
- Definir vetor de queima — Clique no botão Definir vetor de queima
para exibir a caixa de diálogo Queima de Vetor. Use a caixa de diálogo para editar o tipo de queima de vetor, a direção de extração, a profundidade da queima e a folga de vetor. Você pode também executar uma simulação extração do eletrodo.
- Detalhes Adicionais — Clique
para exibir a caixa de diálogo Detalhes Adicionais do Eletrodo. Pode ser utilizado para atualizar as informações adicionais exibidas na folha de processo.
- Pontos de Inspeção — Clique para exibir o diálogo Pontos de Inspeção. Utilize esse diálogo para editar pontos de inspeção num eletrodo existente.
- Folhas de Processo — Clique para exibir a caixa de diálogo Controle de Folha de Processo de Eletrodo. Utilize as opções nesse diálogo para modificar as folhas de processo.
- Itens da Vista — Clique para exibir a caixa de diálogo Itens de Folha de Processo de Eletrodo. Utilize as opções no diálogo para adicionar outros itens a uma vista de desenho de eletrodo existente.
Nota: Caso você tenha várias cópias do mesmo eletrodo, as alterações feitas em um eletrodo original também serão aplicadas às cópias. De maneira semelhante, quaisquer alterações realizadas numa cópia de eletrodo são refletidas no original.
