Conteúdo da tabela de cargas

A tabela de cargas para uma estrutura projetada contém os seguintes dados:

• Caso – O número de um caso de carga
• Tipo de carga – O tipo de carga
• Lista – O número de nós, barras ou painéis aos quais a carga será aplicada.

O conteúdo das colunas a seguir depende do tipo de carga selecionado. Determinados tipos e quantidades de carga são descritos abaixo.

Na tabela carga/caso de carga, é possível alterar a numeração dos casos de carga. Selecione a coluna Caso na tabela de carga, clique com o botão direito do mouse e selecione Preencher especial.

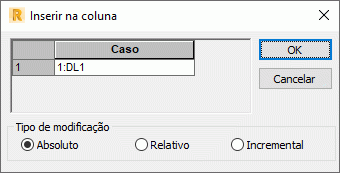

Essa caixa de diálogo permite alterar o número de casos de carga quando mais de um caso é selecionado:

• Absoluto – Altera um número de caso. Se vários casos de carga forem selecionados, todo o bloco de registros realçados será numerado começando no número inserido e cada número de caso subsequente será aumentado em 1.
• Relativo – Adiciona o valor inserido ao número atual.
• Incremental – Adiciona de forma incremental o valor inserido no número atual.

Por exemplo, os casos de carga disponíveis incluem os números 1, 3, 5, 6, 7. Os casos 5, 6 e 7 devem ser alterados para 2, 3 e 4. Para fazer isso, selecione os registros 5, 6 e 7 na coluna Caso. Clique com o botão direito do mouse e selecione Preencher especial. Selecione o tipo de modificação (Absoluto) e insira 2. Os casos 5, 6 e 7 são alterados para 2, 3 e 4. O primeiro número livre fora do bloco será atribuído ao caso 3.

Consulte também:

Legenda de cargas aplicada a uma estrutura

Definição de cargas na guia Edição de texto

Estruturas da barra

Força nodal	FX, FY, FZ – Forças concentradas nas direções X, Y e Z, respectivamente (definidas no sistema de coordenadas global). CX, CY, CZ – Momentos nodais relativos aos eixos X, Y e Z (definidos no sistema de coordenadas global). AL, BE, GA – Ângulos que determinam as direções de aplicação de força e deslocamento com relação aos eixos do sistema de coordenadas global.
Carga uniforme	px, py, pz – Valores de carga uniforme nas direções X, Y e Z, respectivamente (definido no sistema de coordenadas global). AL, BE, GA – Ângulos que determinam as direções de aplicação de força e deslocamento com relação aos eixos do sistema de coordenadas global.
Carga trapezoidal	x1, x2 – Coordenadas dos pontos inicial e final de uma barra em que uma carga trapezoidal será aplicada. As coordenadas podem ser definidas como valores relativos ou absolutos. px1, px2 – Valores da carga no ponto inicial (1) e final (2), respectivamente, da aplicação de carga na direção do eixo X (definido no sistema de coordenadas global). py1, py2 – Valores da carga no ponto inicial (1) e final (2), respectivamente, da aplicação de carga na direção do eixo Y (definido no sistema de coordenadas global). pz1, pz2 – Valores da carga no ponto inicial (1) e final (2), respectivamente, da aplicação de carga na direção do eixo Z (definido no sistema de coordenadas global). AL, BE, GA – Ângulos que determinam as direções de aplicação de força e deslocamento com relação aos eixos do sistema de coordenadas global.
Força da barra	FX, FY, FZ – Forças concentradas nas direções X, Y e Z, respectivamente (definidas no sistema de coordenadas global). CX, CY, CZ – Momentos nodais relativos aos eixos X, Y e Z (definidos no sistema de coordenadas global). X – Coordenada de um ponto ao longo do comprimento da barra em que a carga trapezoidal será aplicada. A coordenada pode ser definida como um valor relativo ou absoluto. AL, BE, GA – Ângulos que determinam as direções de aplicação de força e deslocamento com relação aos eixos do sistema de coordenadas global.
Temperatura	TX (ou T) – Calor/resfriamento homogêneo de todo o elemento. TY, TZ – Diferença de temperatura entre as fibras extremas da seção transversal do elemento (na direção dos eixos Y ou Z do sistema de coordenadas local, respectivamente).
Deslocamento imposto	UX, UY, UZ, RX, RY, RZ – Deslocamentos e rotações impostas nas direções dos eixos X, Y e Z. Essa opção está acessível somente para os nós de suporte na direção presumida do apoio. AL, BE, GA – Ângulos que determinam as direções de aplicação de força e deslocamento com relação aos eixos do sistema de coordenadas global.
Dilatação	DL – Valor de encurtamento/alongamento. Um número positivo refere-se ao alongamento e um número negativo ao encurtamento. Relativo – A maneira de definir os valores “d”. O valor é definido com relação ao comprimento da barra. Caso contrário, o valor do parâmetro “d” é definido na unidade de comprimento atualmente usada.
Momento distribuído	MX, MY, MZ – Carga com momentos contínuos aplicados na direção dos eixos X, Y e Z.

Estruturas de laje-casca

Carga térmica 3p	TX1, TX2, TX3 – Valores de temperatura (constante ou variável) nos pontos 1, 2 ou 3. TZ1, TZ2, TZ3 – Valores de gradiente na direção perpendicular à superfície do elemento (ao longo da espessura do elemento) nos pontos 1, 2 ou 3. NX1, NX2, NX3, NY1, NY2, NY3, NZ1, NZ2, NZ3 – Coordenadas de um ponto em que os valores de temperatura ou gradiente de temperatura foram definidos.
Carga linear 2p	px1, px2, py1, py2, pz1, pz2 – Valores de uma carga uniforme p na direção dos eixos X, Y e Z do sistema de coordenadas global ou local, respectivamente, definido nos pontos inicial e final da aplicação de carga. mx1, mx2, my1, my2, mz1, mz2 – Valores de uma carga com momento m na direção dos eixos X, Y e Z do sistema de coordenadas global ou local, respectivamente, definidos nos pontos inicial e final da aplicação de carga. nx1, nx2, ny1, ny2, nz1, nz2 – Coordenadas dos pontos inicial (1) e final (2) da aplicação de carga linear. GA – Ângulo que define a direção de operação de forças com relação aos eixos do sistema de coordenadas global.
Carga plana	px1, px2, px3, py1, py2, py3, pz1, pz2, pz3 – Valores de carga p na direção dos eixos X, Y e Z do sistema de coordenadas global, respectivamente, definido nos pontos 1, 2 e 3. nx1, nx2, nx3, ny1, ny2, ny3, nz1, nz2, nz3 – Coordenadas nos pontos em que os valores carregados p foram definidos.
Carga de pressão hidrostática	P – Componente constante de uma carga de pressão. phydr = p + wu*(z - h), em que wu - peso por unidade. h – Coordenada (nível) da superfície líquida.
Carga uniforme	px, py, pz – Valores de carga uniforme nas direções X, Y e Z, respectivamente (definido no sistema de coordenadas global).
Força em um ponto	FX, FY, FZ – Forças concentradas nas direções X, Y e Z, respectivamente (definidas no sistema de coordenadas global). CX, CY, CZ – Momentos nodais relativos aos eixos X, Y e Z (definidos no sistema de coordenadas global). AL, BE, GA – Ângulos que determinam as direções de aplicação de força e deslocamento com relação aos eixos do sistema de coordenadas global. X, Y, Z – Coordenadas do ponto de aplicação de força concentrada.

Cada registro de carga contém um campo Memorando para a descrição de cada carga com informações importantes.
