Ajustar paredes analíticas para outros elementos

Ajuste o elemento de parede analítica em relação a outros elementos analíticos.

Use a ferramenta Ajustar parede para ajustar a parede analítica para:

Clique na guia Analisar painel Modelo analítico (Ajustar).
Clique no painel Editar modelo analítico (Ajuste de parede).
Selecione uma aresta da extremidade da parede analítica para ajustar como o elemento analítico de origem. Somente é possível selecionar arestas de extremidade da parede na vertical como o elemento analítico de origem.
Selecione o elemento analítico de destino. Os elementos que podem ser selecionados como elementos analíticos alvo, são realçados quando você coloca o cursor sobre os mesmos.
Clique no painel Selecionar (Modificar), para aceitar as alterações e finalizar a ferramenta de Ajuste de parede. Você ainda está no modo de Editar analítico. É possível continuar ajustando elementos analíticos.
Clique em (Concluir modo de edição) para salvar as alterações e sair do modo de edição analítica. Para sair do modo de Editar analítico sem salvar as alterações, clique em (Cancelar).

Ajustando a parede analítica para outra parede

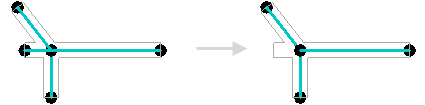

Para ajustar a parede analítica para que sua aresta da extremidade corresponda com outra parede analítica, selecione uma aresta da extremidade vertical de outra parede como o elemento de destino.
Para ajustar a parede analítica para que sua aresta da extremidade se estenda para a superfície de outra parede analítica, selecione uma aresta superior de outra parede como o elemento de destino.
Para ajustar uma parede analítica para uma intersecção comum, como esta parede se estende um pouco além de duas outras, selecione qualquer uma das outras paredes.

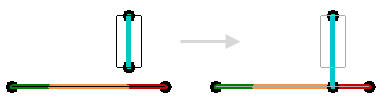

Para ajustar a parede analítica para que sua aresta da extremidade corresponda com o nó da extremidade da viga, selecione o nó da extremidade da viga como o elemento de destino.
Para ajustar a parede analítica para que sua aresta da extremidade se estenda para a viga, selecione a viga analítica como o elemento de destino.
