Modificar um modelo analítico

Utilize a ferramenta Ajuste analítico para preparar o modelo analítico para diversos aplicativos de análise.

1. Clique na guia Analisar painel Ferramentas do modelo analítico (Ajustar) para ajustar manualmente o modelo analítico.

   A área de desenho exibe um modo de edição onde os elementos que não são analíticos são desabilitados. Os elementos do modelo analítico linear e de superfície podem ser manipulados diretamente.

2. Na área de desenho, mova e ajuste os nós analíticos e as arestas ao efetuar o snap neles na geometria do modelo analítico, nós, eixos e planos de referência. As técnicas de modificação são listados como segue.
   • Elementos lineares. Os elementos do modelo analítico linear podem ser manipulados diretamente pelos nós analíticos em ambas as extremidades.

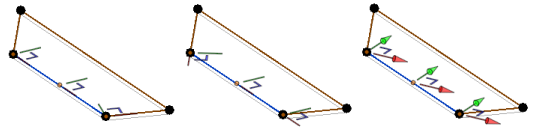

     Clique em um nó para exibir um controle 3D para mover a extremidade do modelo no sistema de coordenadas local.



     Pressione a barra de espaço para inverter o controle para o sistema de coordenadas global.



     Mova e ajuste os nós analíticos ao efetuar o snap deles na geometria do modelo analítico. Se um nó é inserido onde não é possível hospedá-lo, um deslocamento será mantido a partir da linha de localização dos elementos.

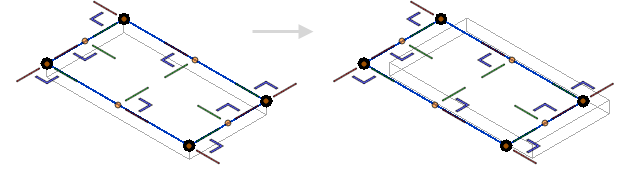

   • Elementos de superfície (pisos e lajes). Os elementos do modelo analítico de superfície podem ser manipulados diretamente por seus nós e arestas no plano do modelo analítico.


     Clique em um nó para exibir os controles 2D. Arraste o nó como necessário.



     Selecione com a tecla Tab uma aresta para exibir seus controles 2D. Arraste a aresta como necessário.


     Dica: Pressione a barra de espaço para inverter os controles 2D do local para o sistema de coordenadas global. Os 3 sistemas de coordenadas seguir estão disponíveis: local com relação à aresta adjacentes ao nó, local em relação às outras arestas adjacentes ao nó e global.


   • Mova o modelo. Reposicione a forma do modelo usando a ferramenta Mover ou clique e arraste a aresta para mover o modelo.

3. Clique na guia Analisar painel Editar modelo analítico (Concluir) para sair do modo de edição analítica e salvar as alterações no modelo analítico ou (Cancelar) para sair sem salvar.
   Nota: Se o modelo analítico for modificado, seus parâmetros de Alinhamento analítico irão especificar Ajustado manualmente.
