Создание стиля несущего элемента при помощи Мастера стиля несущих элементов

Эта процедура используется для создания стиля несущего элемента при помощи Мастера стиля несущих элементов Форму несущего элемента можно создать в рамках стиля на основе любого из 19 различных типов форм, содержащихся в каталоге несущих элементов. Единицы создаваемого стиля определяются текущими единицами чертежа.

1. Щелкните вкладку "Управление"панель "Стиль и отображение""Мастер несущих элементов".
2. Выберите тип формы несущего элемента, который требуется создать, и нажмите "Далее".


   Выбор типа формы несущего элемента

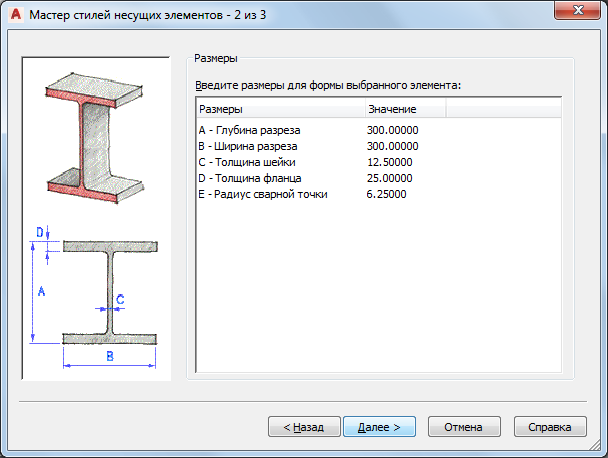

3. Введите размеры формы и нажмите "Далее".


   Ввод размеров несущего элемента

4. Введите имя стиля несущего элемента и нажмите "Готово".


   Ввод имени стиля несущего элемента

   В именах стилей нельзя использовать следующие специальные символы:

   • Знаки "меньше" и "больше" (< >)
   • Прямая и обратная косая черта (/)
   • Кавычки (")
   • Двоеточие (:)
   • Точка с запятой (;)
   • Знак вопроса (?)
   • Запятая (,)
   • Звездочка (*)
   • Вертикальная черта (|)
   • Знак равенства (=)
   • Обратные кавычки (`)

Можно получить доступ к созданному стилю через Диспетчер стилей, создать из этого стиля новый инструмент несущего элемента, изменить существующий инструмент для использования этого стиля или применить стиль к существующему элементу.
