Несущий элемент - это объект, который может представлять собой на чертеже балку, раскос или колонну. Все балки, раскосы и колонны, которые вы создаете, являются подтипами одного и того же объекта - несущего элемента.
Создание несущих элементов
Несущий элемент в AutoCAD Architecture 2022 toolset создается путем выдавливания формы элемента конструкции вдоль заданной траектории. Форма обеспечивается стилем, используемым при создании несущего элемента. Форма, подобно профилю, представляет собой двумерное сечение несущего элемента. Траектория (ось) выдавливания выбранного элемента создается при задании для элемента начальной и конечной точки или при преобразовании линии в элемент.
Создание несущего элемента
Соединение несущих элементов
Соединения между несущими элементами поддерживаются. Несущие элементы считаются соединенными, если конечная точка одного элемента находится на конечной точке или на оси другого. За исключением небольшого числа случаев, при перемещении элемента с помощью ручки "Местоположение" можно выбрать, сохранить или разорвать эти соединения. Соединения несущих элементов учитываются также на чертежах внешних ссылок, при этом объекты из внешних ссылок можно использовать для введения и позиционирования плоскостей обрезки для добавляемых элементов. Например, работая с одним чертежом, можно открыть внешнюю ссылку, содержащую сетку колонн, и использовать ее для задания расположения колонн или балок. При контекстном редактировании внешней ссылки соединения между несущими элементами сохраняются, как если бы они были в основном чертеже.
Создание стилей при помощи Каталога несущих элементов и Мастера стиля несущих элементов
Для создания стилей большинства стандартных балок, раскосов и колонн можно использовать каталог несущих элементов, который есть в AutoCAD Architecture 2022 toolset. Каталог содержит спецификации для конструктивных элементов из бетона, стали и дерева, соответствующих промышленным стандартам, которые устроены наподобие окна Проводника. В этом каталоге можно вести поиск, выбирать форму и создавать стиль.

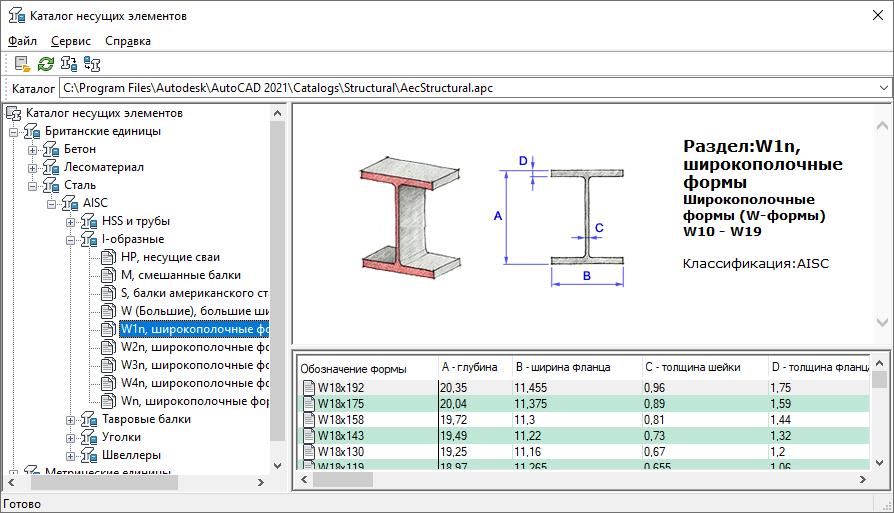

Каталог несущих элементов
Чтобы создать стиль, зная тип, форму и размеры требуемого элемента, можно быстро ввести информацию в Мастер стиля несущих элементов. Форму несущего элемента можно создать в рамках стиля, основанного на любой из 19 форм элементов в каталоге.

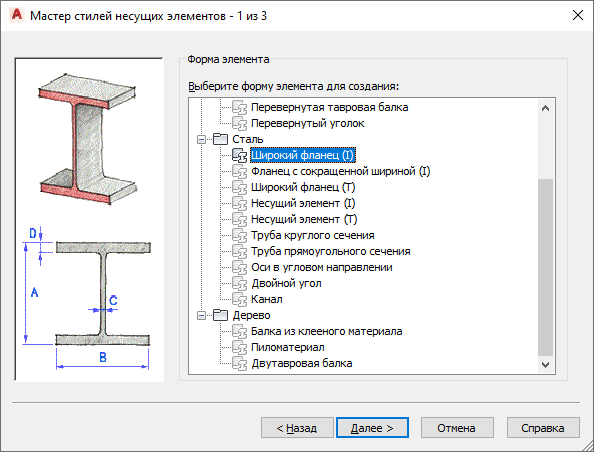

Мастер стиля несущих элементов
После того как стили несущих элементов созданы, можно перетащить их из Диспетчера стилей в инструментальные палитры, создавая таким образом инструменты несущих элементов.
Добавление графики в несущие элементы
В отображение несущих элементов можно добавлять блоки как компоненты экранного представления. Например, можно создать блоки, которые представляют собой ребра жесткости, и добавить их к балке или создать блоки, представляющий собой углы подрезки, и добавить их к элементам.
Балка с добавленными ребрами жесткости
Обрезка несущих элементов
Обрезка несущих элементов выполняется при помощи объектов, называемых плоскостями обрезки, что позволяет автоматически подчищать стыки между несколькими несущими элементами или между несущими элементами и другими объектами. Пользуясь палитрой свойств инструмента несущего элемента, можно создавать особые плоскости обрезки, которые применяются, когда новый элемент добавляется при помощи инструмента. Кроме того, можно задать такой режим, чтобы плоскости обрезки создавались автоматически при подсоединении нового элемента к имеющимся на чертеже несущим элементам. Как только элемент будет добавлен к чертежу, можно будет и редактировать его уже существующие плоскости обрезки, и создавать новые. Добавочные плоскости обрезки можно задать на самом элементе или относительно края другого объекта.
Обрезка несущих элементов плоскостью
Создание сетки колонн
При создании колонны ее можно прикрепить к сетке Кроме того, можно создать сетку колонн при помощи инструмента «Сетка несущих колонн», входящего в состав AutoCAD Architecture 2022 toolset. Инструмент создает сетку с колоннами, заранее заякоренными в узлах сетки.
Материалы несущих элементов
AutoCAD Architecture 2022 toolset позволяет назначить для несущих элементов материалы. Эти материалы отображаются на каркасной модели и на рабочих тонированных изображениях или при визуализации. Конкретные параметры материалов устанавливаются в соответствии с физическими компонентами несущих элементов.
AutoCAD Architecture 2022 toolset обеспечивает большой выбор заранее заданных материалов для всех типовых задач проектирования и содержит установочные параметры несущих элементов. Можно использовать эти стандартные материалы, а можете изменять их в соответствии с конкретными задачами проекта. Также можно создавать собственные материалы.
Создание колонн с пользовательскими профилями
Если колонна должна иметь нестандартную форму, отсутствующую на инструментальных палитрах или в каталоге несущих элементов приложения, можно создать колонну с пользовательским профилем на основе линий.
Создание пользовательских несущих элементов
В большинстве задач проектирования для создания несущих элементов можно использовать стили Каталога несущих элементов и Мастер стилей несущих элементов. Тем не менее, для конкретного проекта могут потребоваться несущие элементы, которые нельзя создать из форм, взятых из Каталога или созданных при помощи Мастера. Например, может возникнуть потребность создать:
- колонну, сужающуюся от начала к концу
- композитную колонну из стальной формы, заключенной в бетонную форму
- жесткий каркас, созданный из множества сужающихся стальных форм, выдавленных вдоль каркаса
- пользовательский несущий элемент, форма которого не может быть создана с помощью Каталога или Мастера
При создании пользовательских несущих элементов, чтобы вытянуть одну или более форм вдоль оси элемента, применяются правила проектирования в рамках стиля несущих элементов. Можно использовать формы, созданные в Каталоге или при помощи Мастера, а можно создавать пользовательские формы.
Встроенные пользовательские стили несущих элементов
Стандартные стили пользовательских несущих элементов доступны в файлах чертежей Member Styles.dwg и Bar Joists Styles.dwg, которые находятся в папкеC:\ProgramData\Autodesk\ACA <версия>\rus\Styles\<Imperial, Metric или Global>.
