Создания вырезающих элементов несущих конструкций

Для создания вырезающих элементов несущих конструкций используйте следующую процедуру. Как правило, после создания вырезающих элементов несущих конструкций производится замораживание слоя с данными объектами. При перемещении или редактировании объектов выполняется соответствующее обновление несущего элемента.

Прим.: Объект, используемый в качестве вырезающего элемента, не включается в "Площадь" при выполнении команды СПИСОК или в результат запроса спецификации.

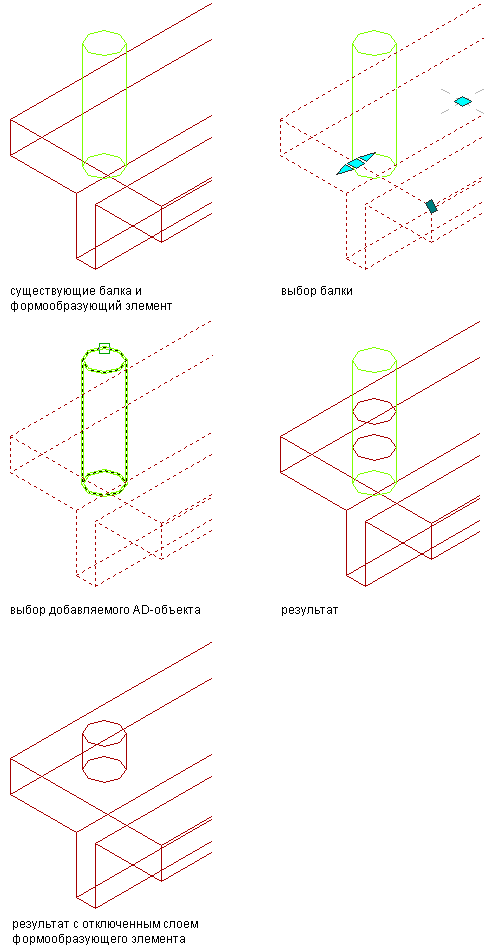

1. Создайте один или несколько объектов в том месте, где требуется разместить вырезающий элемент относительно несущего элемента.
2. Выберите несущий элемент.
3. Выберите вкладку "Несущий элемент"панель "Изменить"раскрывающийся список "Вырезающие элементы""Добавить".
4. Выберите объекты для использования в качестве вырезающих элементов и нажмите клавишу Enter.


   Прим.: AD-объекты из файлов внешних ссылок (xref) можно добавлять к несущему элементу в качестве вырезающих элементов, если выполняются следующие условия:

   • объект представляет собой 3D тело
   • файл xref найден
   • файл xref доступен для чтения/записи
   • файл xref не заблокирован и не открыт другим пользователем
   • файл xref загружен
