Данная процедура предназначена для того, чтобы определить конкретный размер ячеек в сетке. В данном случае количество ячеек определяется длиной или высотой сетки в зависимости от того, как разделена сетка.
Если задан фиксированный размер ячейки сетки, то ячейки можно подгонять по размеру таким образом, чтобы они вписывались в любое остающееся незанятым пространство. Свободное пространство образуется в том случае, если длина (или высота) блока витражей не может быть без остатка разделена на фиксированный размер ячейки.
Задание фиксированного размера ячеек
- Выберите
.
- Разверните "Архитектурные объекты" и "Стили блока витражей".
- Выберите стиль блока витражей.
- Раскройте вкладку "Правила проектирования".
- На левой панели в "Определении элементов" выберите "Секции".
- Выберите "Определение секции" или создайте новое определение.

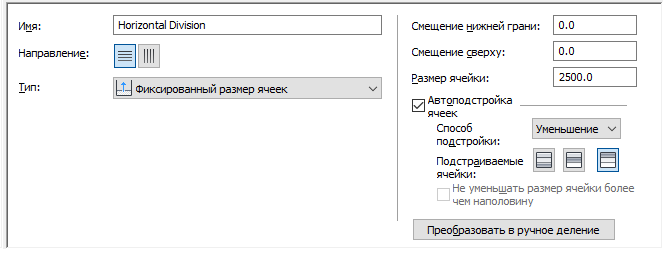

- Для опции "Тип секции" выберите "Фиксированный размер ячеек".
- Укажите размер ячеек в поле "Размер ячейки".

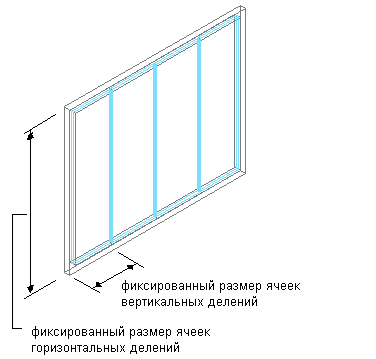

Если задается деление по вертикали, размер ячейки равняется длине ячейки от импоста до импоста. Если задается деление по горизонтали, размер ячейки равен высоте ячейки.
- Чтобы задать для сетки смещение, введите расстояние смещения в поле "Смещение от начала" или "Смещение от конца". Совет: Ширина коробки рассчитывается как часть размера ячейки. Поэтому размер ячеек, соседних с каркасом, может отличаться от размера других ячеек. Если не следует включать ширину каркаса в размер ячейки, укажите для сетки смещение, равное ширине каркаса.
При построении блока витражей с использованием ячеек фиксированного размера между последней ячейкой полного размера и концом блока часто остается лишнее пространство.
- Чтобы подогнать размер ячейки и автоматически распределить лишнее пространство в процессе построения блоков витражей, надо выбрать опцию "Автоматическая подстройка ячеек".
- Выполните подгонку ячеек для вписывания в свободное пространство.
Если требуется … то … добавить пространство к ячейкам сетки, выберите опцию "Автоподстройка ячеек", выберите пункт "Расширение для подстройки ячеек", а затем выберите конкретные ячейки, к которым будет добавляться пространство. Можно выбирать любую комбинацию конкретных ячеек. удалить пространство из ячеек сетки, выберите опцию "Автоподстройка ячеек", выберите пункт "Уменьшение для подстройки ячеек" и выберите конкретные ячейки, из которых удаляется пространство. Можно выбирать любую комбинацию конкретных ячеек. - Нажмите кнопку ОК.
