Добавление якорей к узлам

Эта процедура используется, чтобы добавить якоря к узлам. На чертеже можно добавлять столько якорей к узлам, сколько имеется разметочных узлов. Отдельный объект можно прикрепить якорем только к одному разметочному узлу. Если попытаться закрепить объект якорем на втором узле, первый якорь освободится. Однако, можно закреплять якорями несколько объектов на одном и том же разметочном узле и проводить их редактирование по отдельности.

1. Выберите вкладки "Главная" панели "Создать" раскрывающегося списка "Сервис" "Библиотека компонентов" .
2. Перейдите к узлу "Каталог инструментов" "Параметрическая компоновка и закрепление".
3. Выберите инструмент "Якорь к узлу" и перетащите его в рабочее пространство.
   Прим.: Альтернативный способ: введите NODEANCHOR в командной строке.

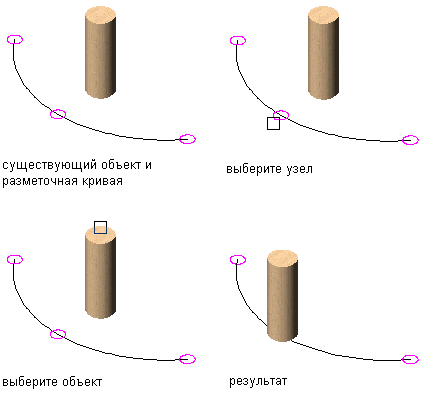

4. Введите a (прикрепить объект) и выберите тот объект, который следует прикрепить.
5. Укажите точку на узле разметочной кривой или сетки, или около нее.
6. Нажмите клавишу Enter.
