Добавление плоскости обрезки на основе другого объекта или линии

Эта процедура используется для создания плоскостей обрезки для одного или более несущих элементов на основе плоскости, заданной (или подразумеваемой) другим несущим элементом, архитектурным объектом иного типа, линией или любыми двумя заданными точками. Кромка, сторона или линия, которые задают плоскость обрезки, не должны пересекаться с элементами, выбранными для обрезки. Плоскость обрезки проецируется перпендикулярно текущей плоскости XY ПСК. Выбранные элементы удлиняются или усекаются до плоскости обрезки в зависимости от того, пересекают ли они ее.

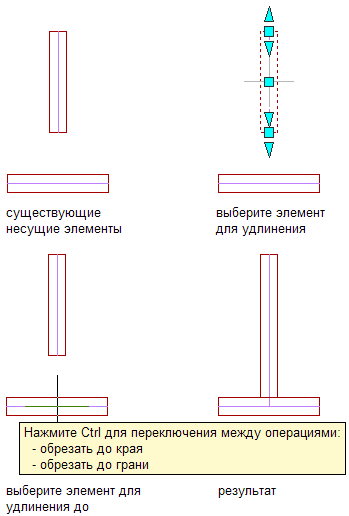

Удлинение несущего элемента до другого несущего элемента

1. Выберите несущий элемент (элементы), которые требуется удлинить или обрезать.
2. Выберите вкладку "Несущий элемент"панель "Редактирование""Добавить плоскость обрезки".
3. Задайте плоскость обрезки.

   Если требуется...	то...
   задать плоскость обрезки независимо от любых существующих объектов,	нажмите Enter, задайте начальную и конечную точки плоскости обрезки, и затем щелкните кнопкой мыши на той стороне, с которой требуется убрать элементы.
   использовать в качестве плоскости обрезки кромку или грань существующего объекта или существующую линию,	выберите объект или линию и щелкните кнопкой мыши на той стороне, с которой требуется убрать элементы. Чтобы обрезать грань объекта, а не его кромку, перед выделением объекта нажмите Ctrl.
