Добавление плоскости обрезки к несущему элементу

К несущему элементу можно добавить любое число плоскостей обрезки. При добавлении плоскости обрезки к одному или более несущему элементу задается положение плоскости обрезки относительно обрезаемого несущего элемента.

При задании плоскостей обрезки можно:

• Задавать положение плоскости обрезки относительно начала или конца оси выдавливания элемента.
• Смещать плоскость обрезки в направлении X, чтобы передвинуть начало плоскости обрезки вдоль оси выдавливания элемента.

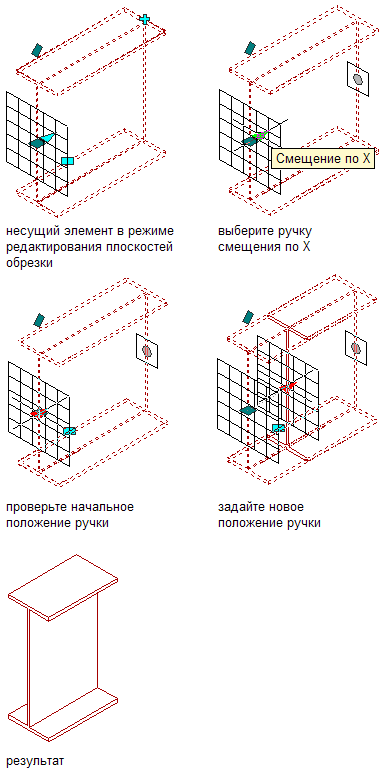

Смещение плоскости обрезки в направлении X

• Смещать плоскость обрезки в направлении Y и Z, чтобы передвинуть начало плоскости обрезки перпендикулярно оси выдавливания элемента в направлении Y и/илиZ.
• Поворачивать плоскость обрезки вокруг ее оси Y, задавая угол плоскости обрезки.


  Поворот плоскости обрезки вокруг ее оси Y

• Поворачивать плоскость обрезки вокруг ее оси Z, задавая угол плоскости обрезки.

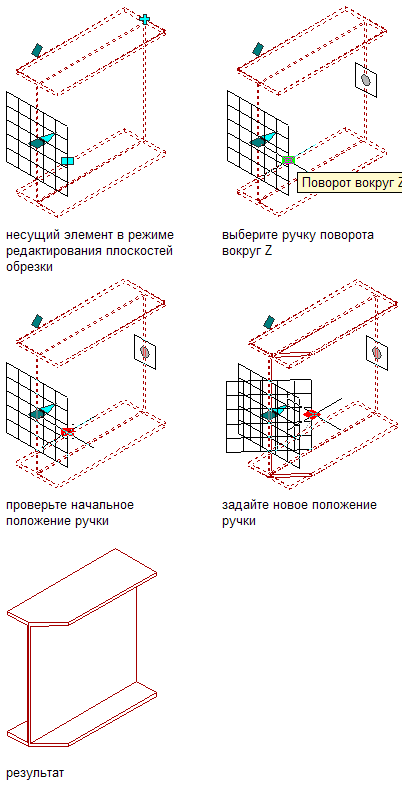

  Поворот плоскости обрезки вокруг ее оси Z

1. Выберите несущий элемент, который требуется изменить.
2. Выберите вкладку "Несущий элемент"панель "Редактирование"Плоскости обрезки.
3. Нажмите кнопку "Добавить" .
4. Задайте параметры, определяющие положение плоскости обрезки.

   Если требуется...	то...
   сместить плоскость обрезки от начальной или конечной точки элемента,	выберите для "Смещения" "Начало" или "Конец".
   сместить плоскость обрезки в направлении X вдоль оси выдавливания элемента,	введите значение смещения по X.
   сместить плоскость обрезки в направлении Y или Z, чтобы установить плоскость обрезки перпендикулярно оси выдавливания элемента,	введите значение "Смещения" по Y и Z.
   повернуть плоскость обрезки вокруг ее оси Y или Z,	введите значения Y или Z для "Поворота".

5. Для копирования плоскости обрезки выберите ее и щелкните "Копировать".
6. Продолжайте добавление плоскостей обрезки, в конце нажмите "ОК".
